Ta realizacja nie powstała podczas jednej wizyty. Od pierwszego serwisu we wrześniu 2023 system stopniowo modernizowaliśmy i rozbudowywaliśmy wraz ze zmianami na terenie firmy. Początkowo działał tu starszy monitoring oparty głównie na kamerach analogowych. Z czasem kolejne obszary obejmowano monitoringiem IP, rozbudowano kontrolę dostępu, a po powstaniu dodatkowej hali wykonano również połączenie radiowe i nową infrastrukturę sieciową.
Od starszego monitoringu do pełnego systemu IP
Podczas pierwszych prac serwisowych na obiekcie działał rejestrator DVR Dahua, około ośmiu kamer analogowych oraz kilka kamer IP. Modernizacja przebiegała etapami. Kolejne etapy obejmowały rozbudowę systemu o kamery sieciowe oraz wykorzystanie działającej infrastruktury tam, gdzie miało to uzasadnienie.
Wraz ze wzrostem liczby kamer możliwości dotychczasowego rejestratora stały się niewystarczające. Ostatecznie 32-kanałowy rejestrator NVR zastąpił dotychczasowy DVR, a cały system monitoringu IP przeszedł na nową platformę.
W jednym z miejsc poprowadzenie nowej skrętki do kamery wymagałoby bardzo trudnych prac instalacyjnych. Zamiast wykonywania rozległych prac instalacyjnych wykorzystano istniejący przewód koncentryczny po starej kamerze analogowej. Za pomocą odpowiednich konwerterów przewód ten służy obecnie do transmisji sieciowej i zasilania kamery IP.
Monitoring hali, biur i terenu zewnętrznego

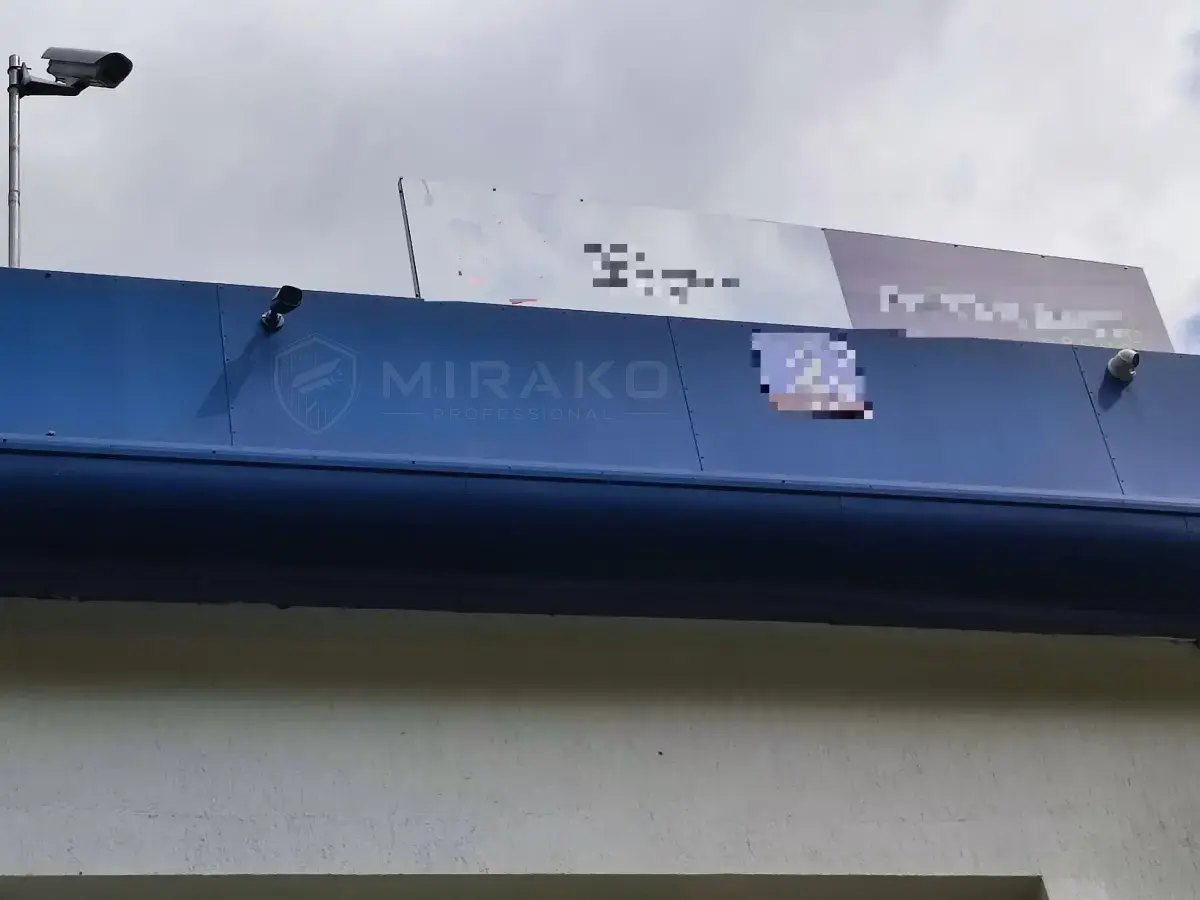

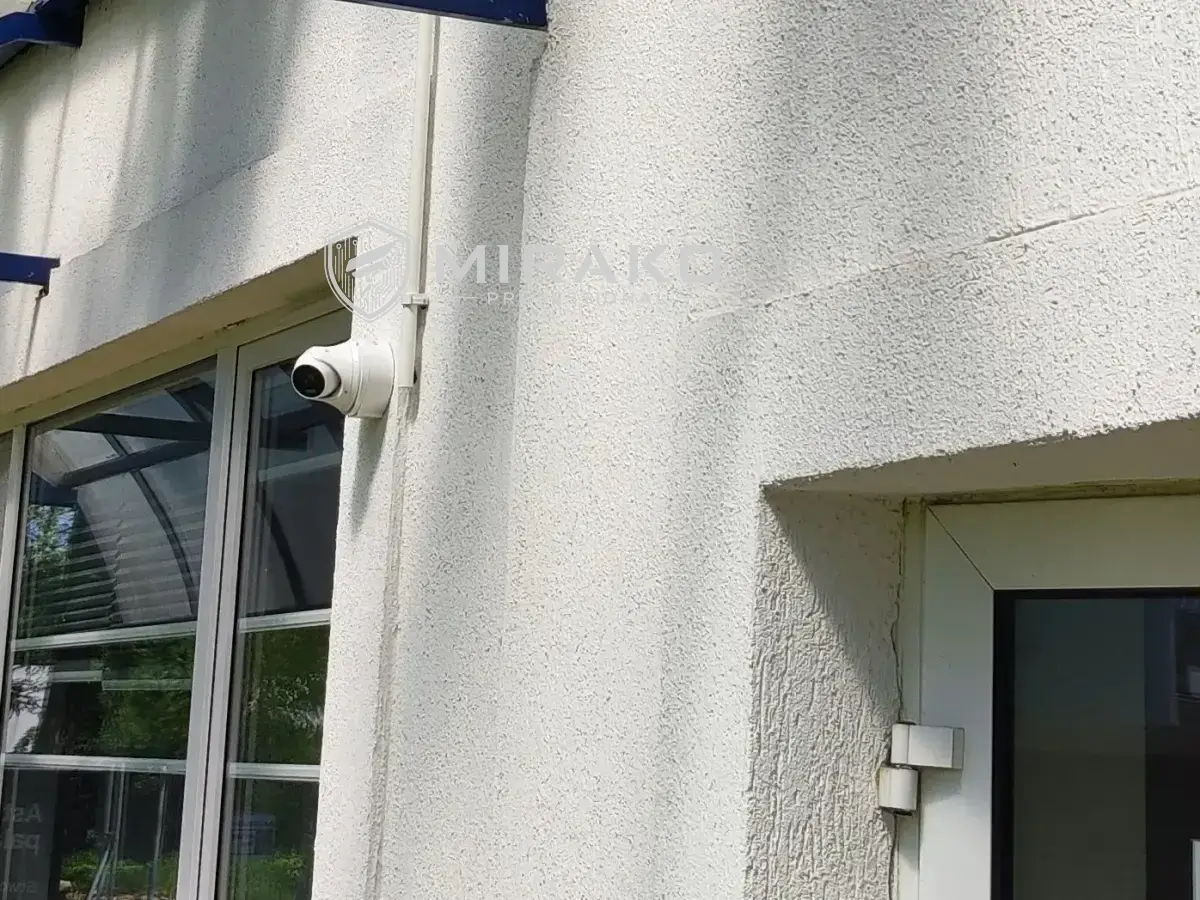

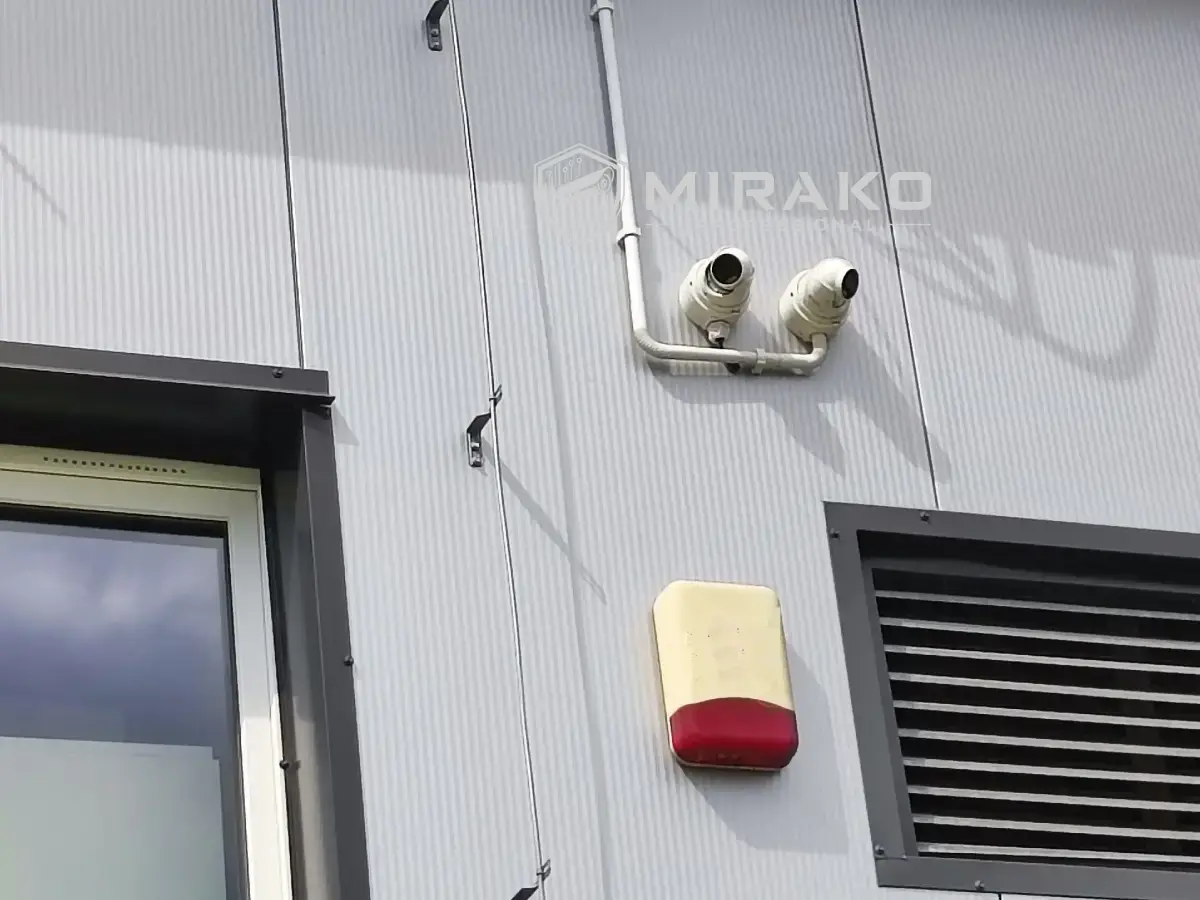

Kamery rozmieszczono zarówno wewnątrz budynków, jak i wokół hali głównej, wejść oraz parkingów. W wielu miejscach kamery obserwują teren z przeciwnych kierunków, dzięki czemu ich pola widzenia wzajemnie się uzupełniają.
System obejmuje również część biurową oraz wnętrze hali głównej. Łącznie w tych pomieszczeniach pracuje 12 kamer wewnętrznych.
W ramach kolejnych etapów zamontowano także nowe kamery 4K, m.in. przy głównym wejściu do części biurowej. Przy każdym kolejnym etapie rozmieszczenie kamer uwzględniało aktualny układ obiektu i sposób wykorzystania terenu.
Nowa hala i link radiowy Ubiquiti

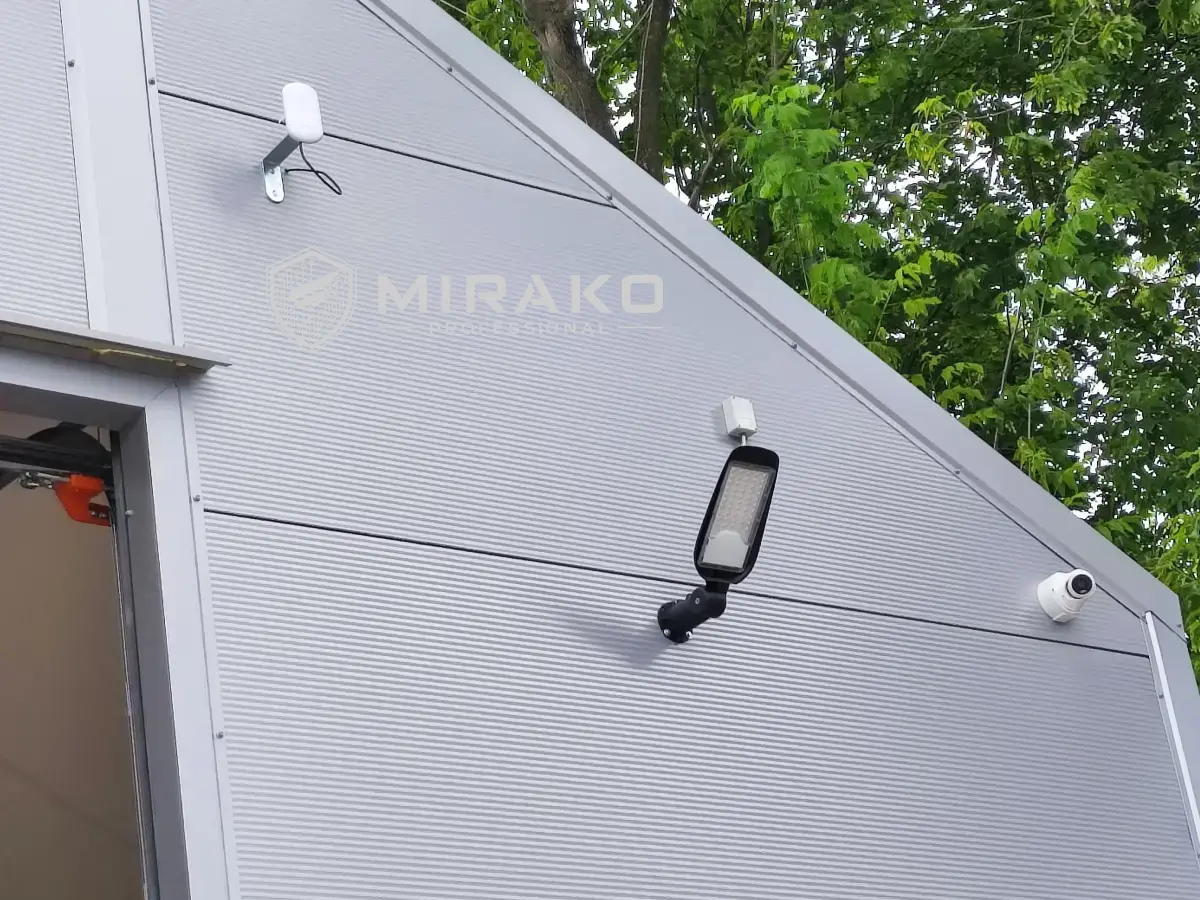

Powstanie dodatkowej hali wymagało rozszerzenia systemu poza dotychczasową infrastrukturę przewodową. Połączenie z halą główną wykonano przy użyciu mostu radiowego Ubiquiti.

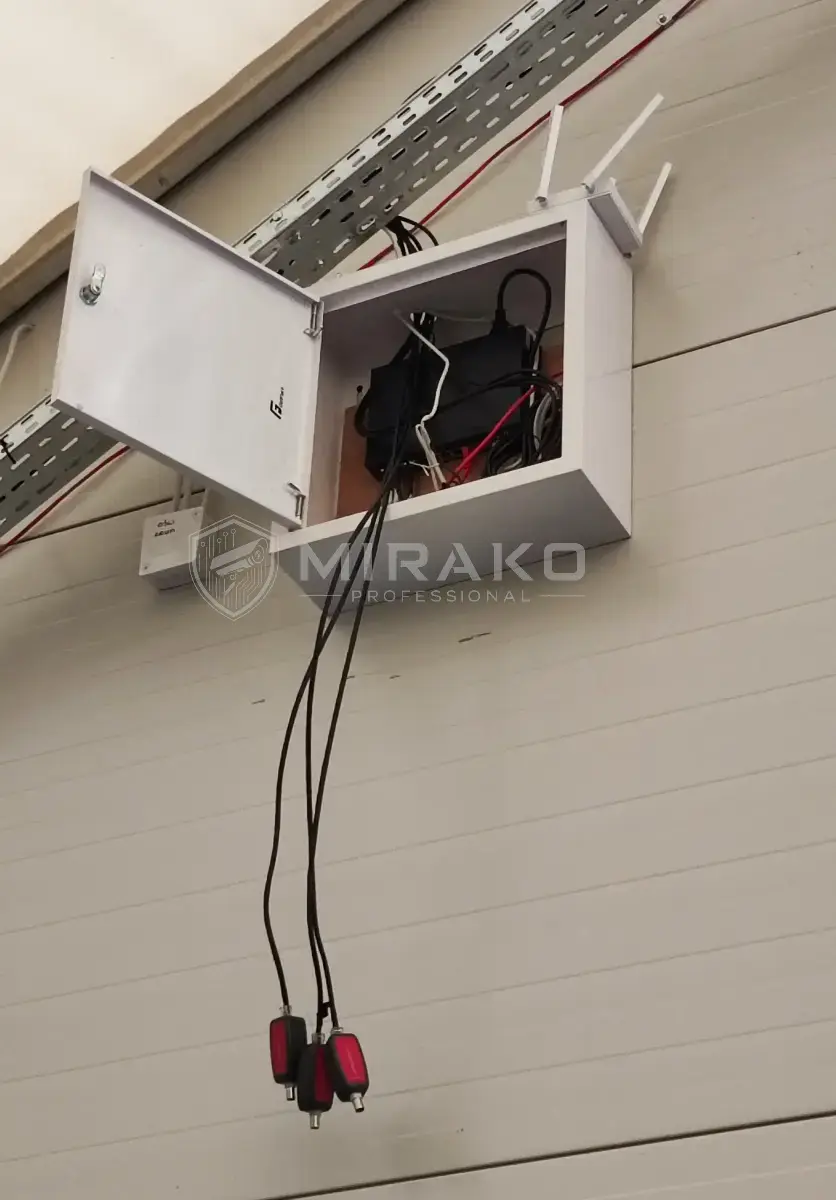

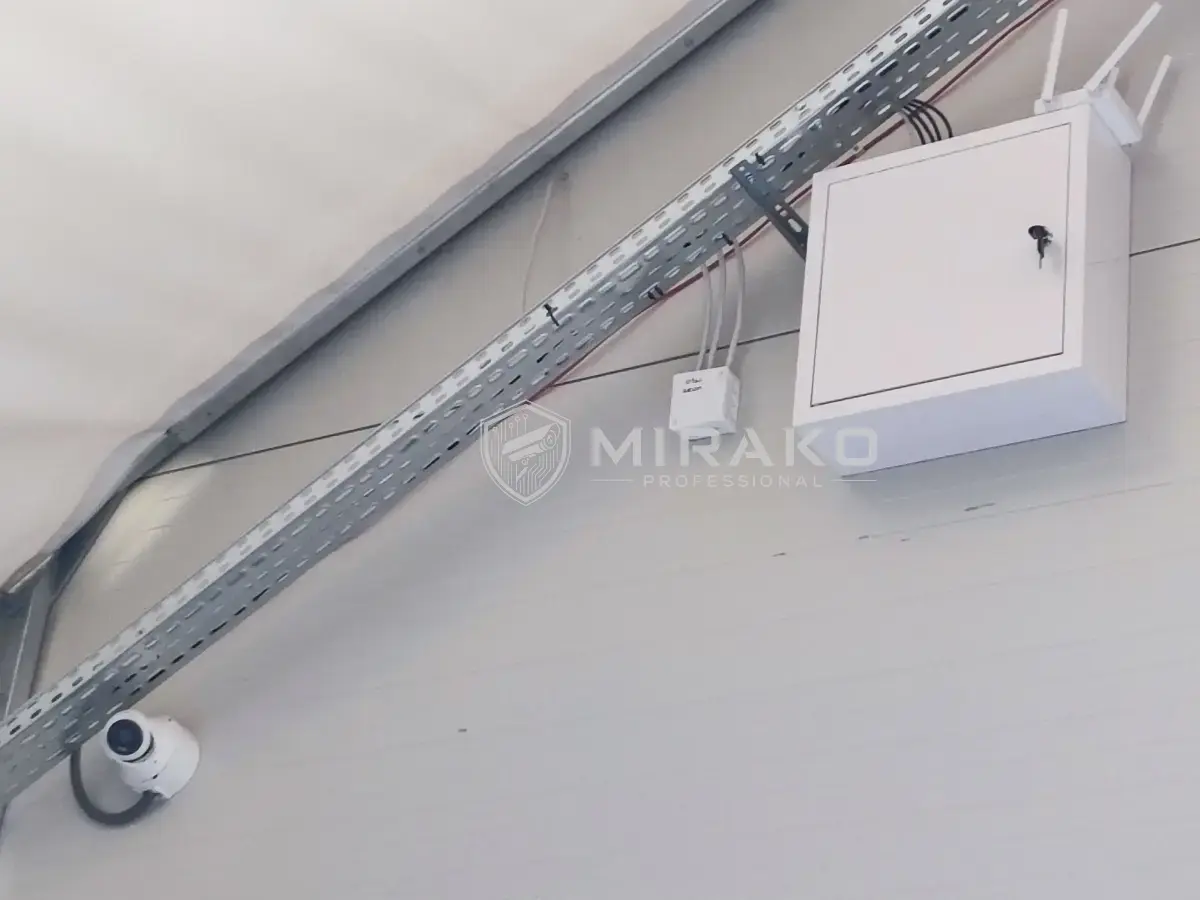

Link służy nie tylko do transmisji obrazu z kamer, ale również jako część sieci komputerowej obiektu. Po jego stronie w dodatkowej hali znajduje się switch PoE oraz punkt dostępowy Wi-Fi, dzięki czemu to samo połączenie wykorzystywane jest również jako część sieci komputerowej.

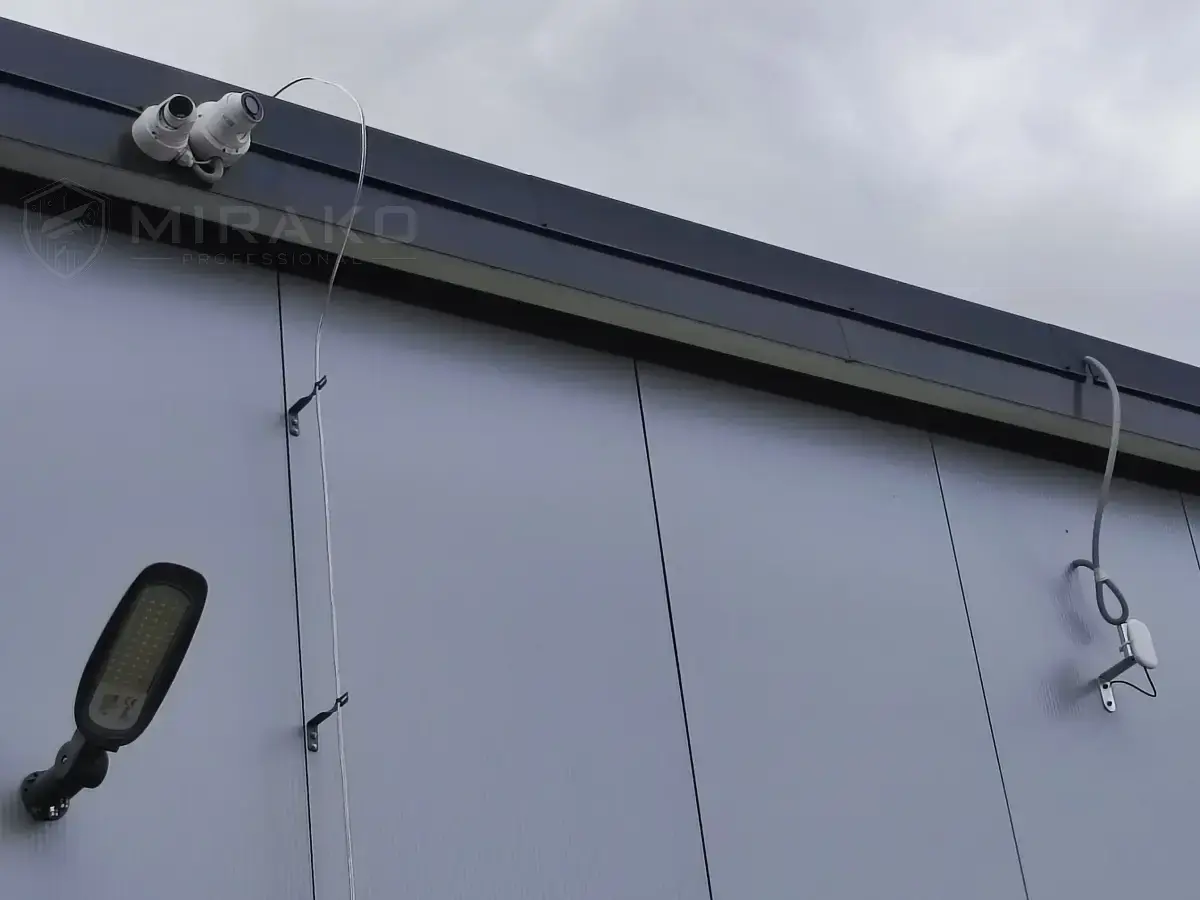

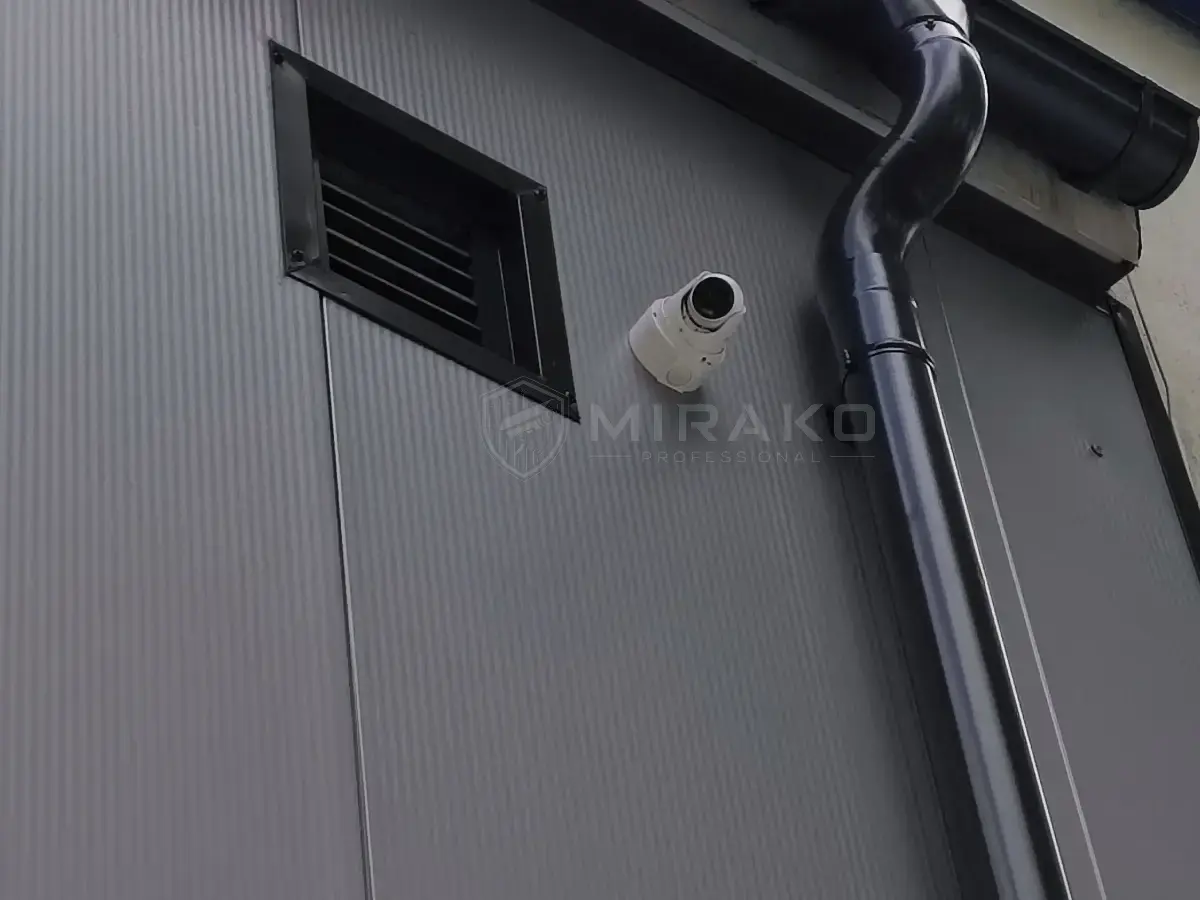

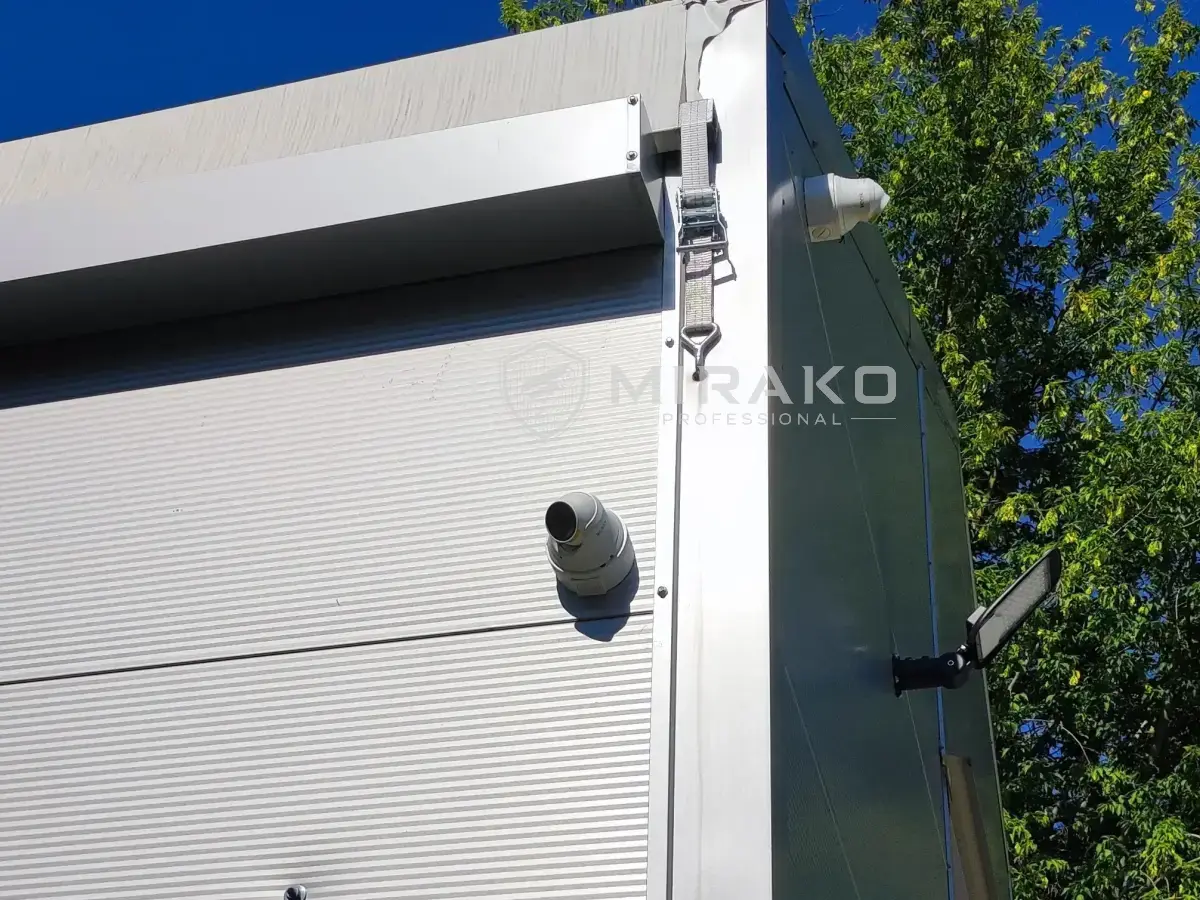

Na zewnątrz hali zamontowano kamery obserwujące jej otoczenie z kilku kierunków, a kolejna kamera kontroluje jej wnętrze. Jedno z dodatkowych ujęć obejmuje również znajdujące się obok zewnętrzne biuro.
Sieć LAN również do zewnętrznego biura
W stojącym około metr od dodatkowej hali biurze nie było wcześniej dostępu do sieci i internetu. Ze switcha znajdującego się w hali wykonano więc dwie nowe linie LAN, zakończone gniazdami sieciowymi w biurze.
Pomimo niewielkiej odległości między budynkami zastosowano przewód zewnętrzny żelowany. Wykonane przewody zostały sprawdzone testerem okablowania – tak jak standardowo przy instalacjach LAN i kamerach IP.
W ten sposób infrastruktura utworzona wcześniej na potrzeby monitoringu została wykorzystana także do zapewnienia normalnego dostępu do sieci komputerowej i internetu.
Kontrola dostępu do biur i hali

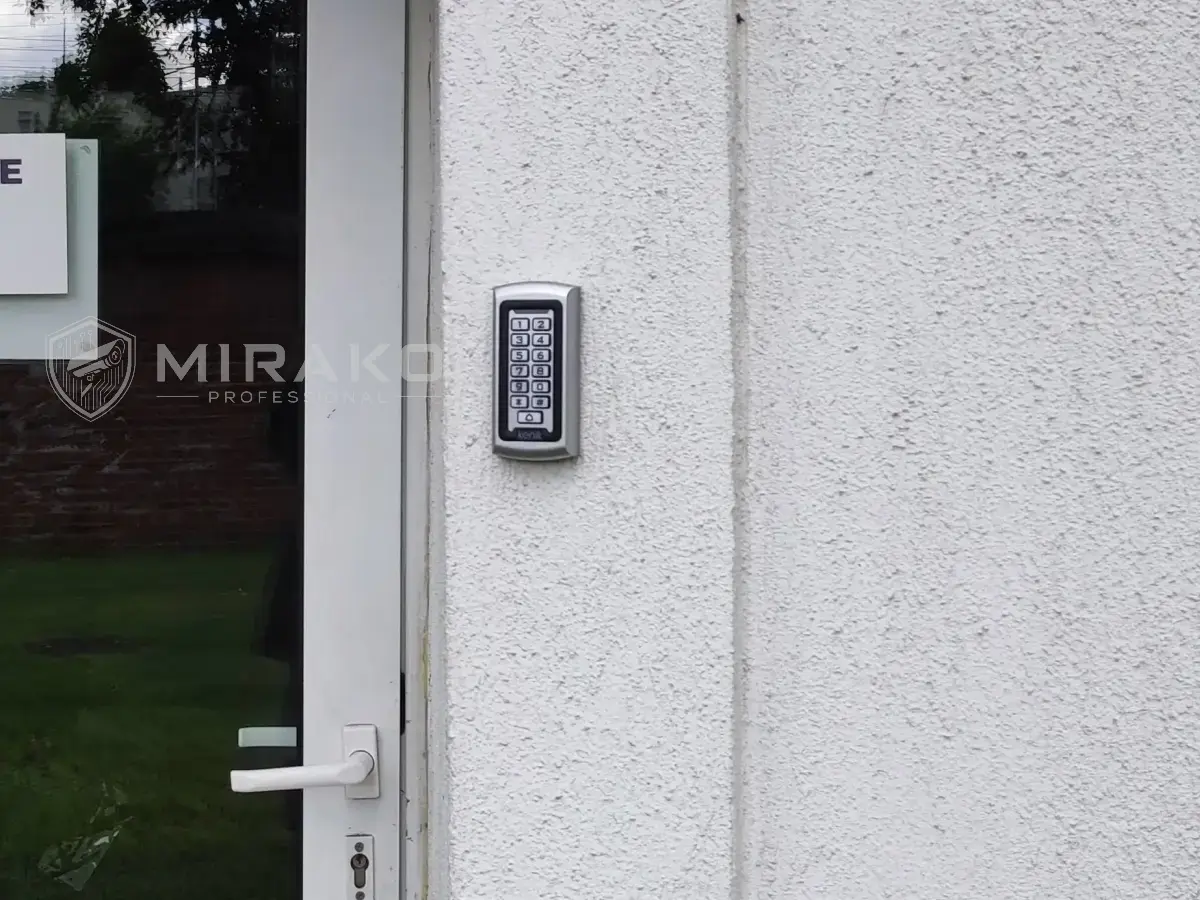

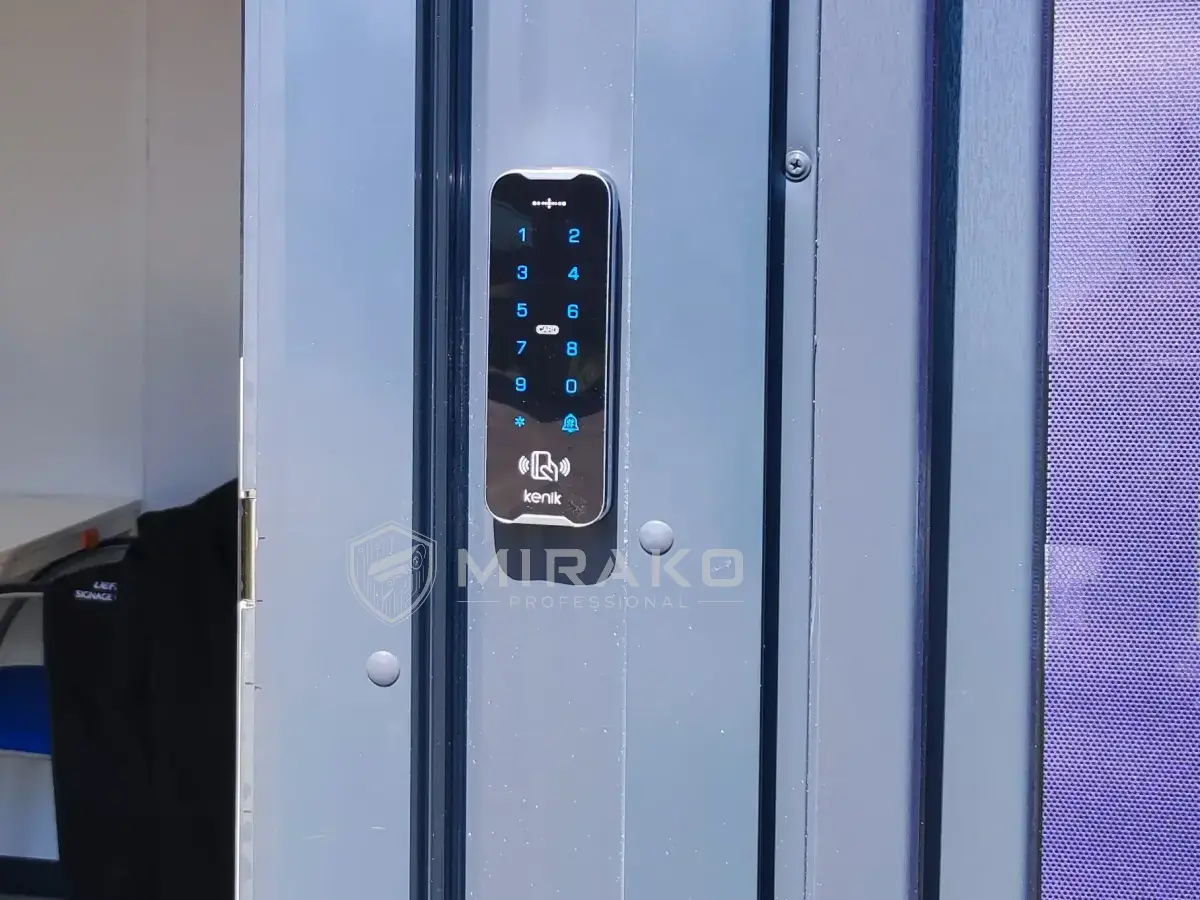

Kolejną częścią realizacji była rozbudowa kontroli dostępu. Punkty KD wykonano przy kilku wejściach do części biurowej, hali głównej oraz zewnętrznych biur.

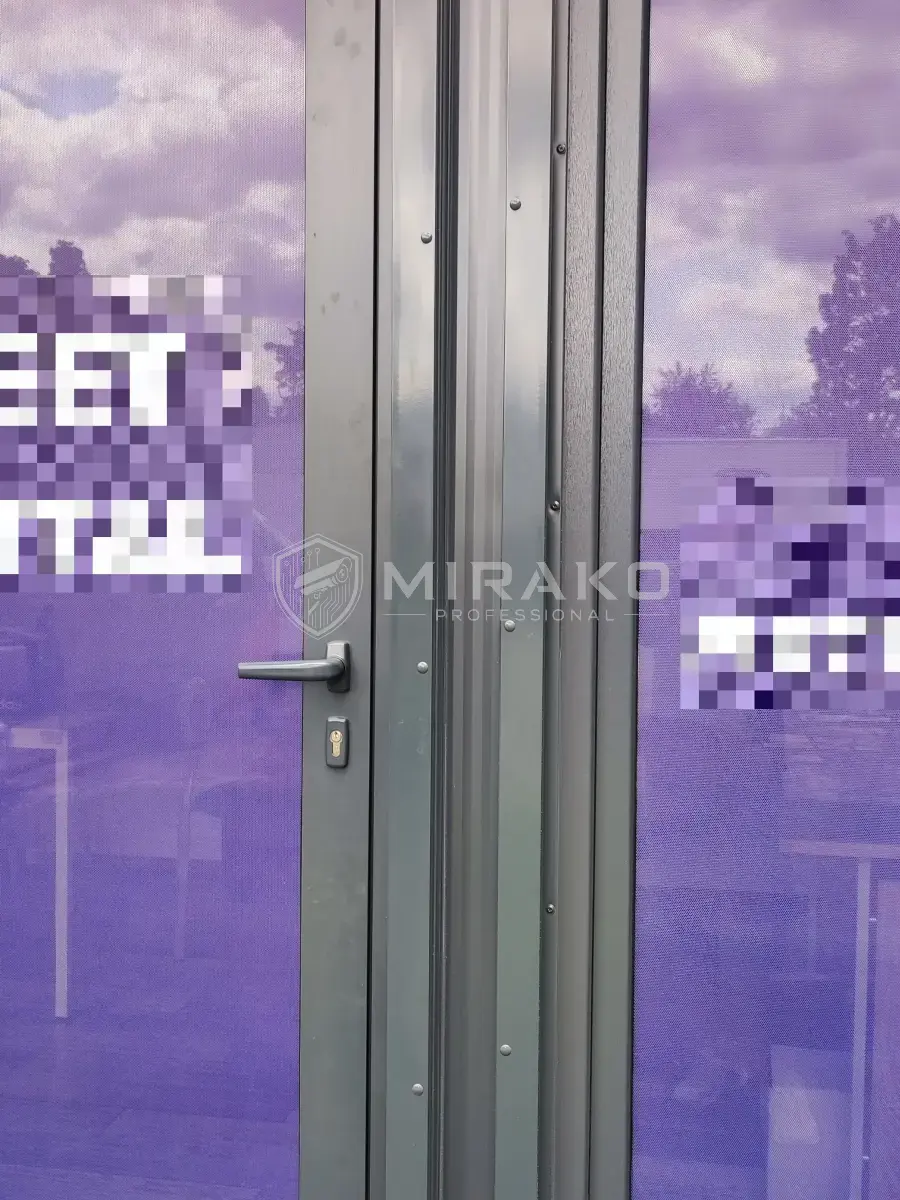

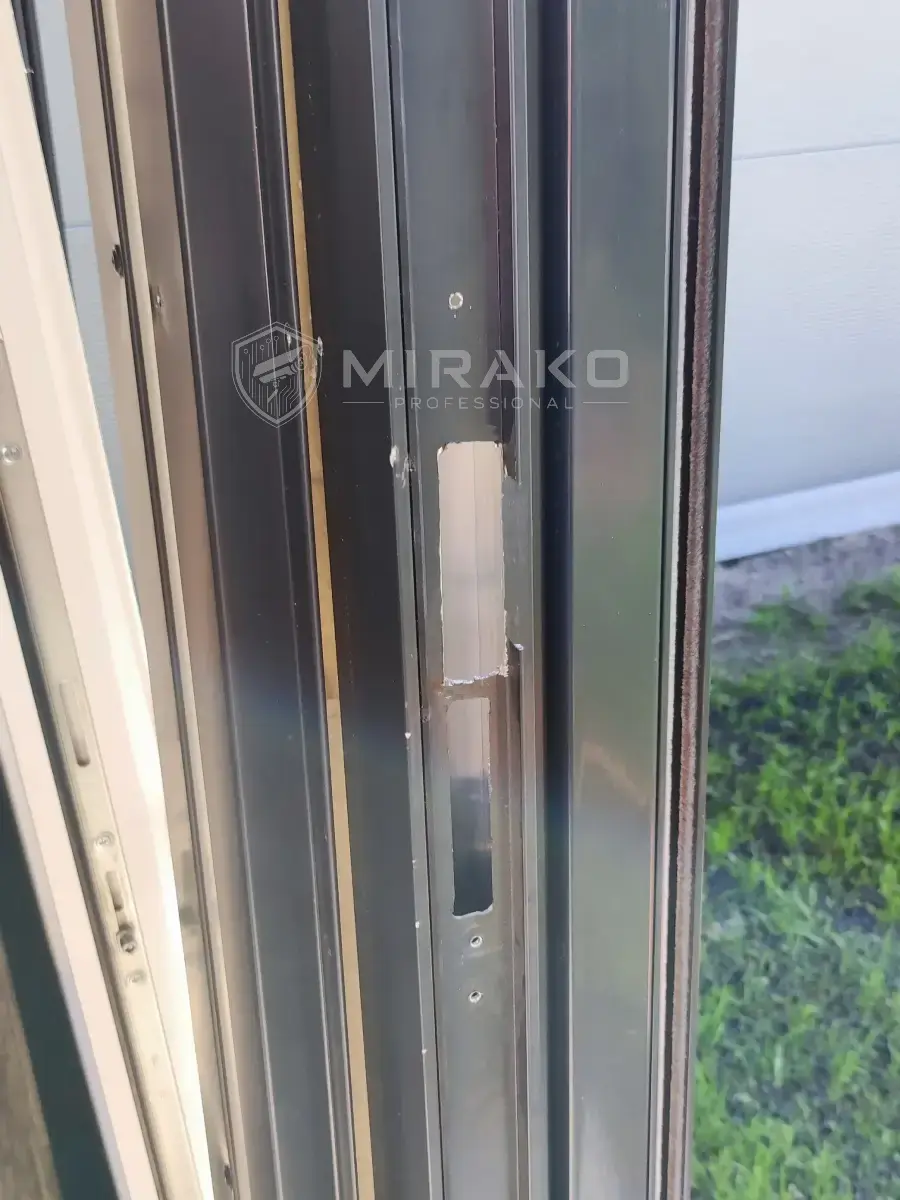

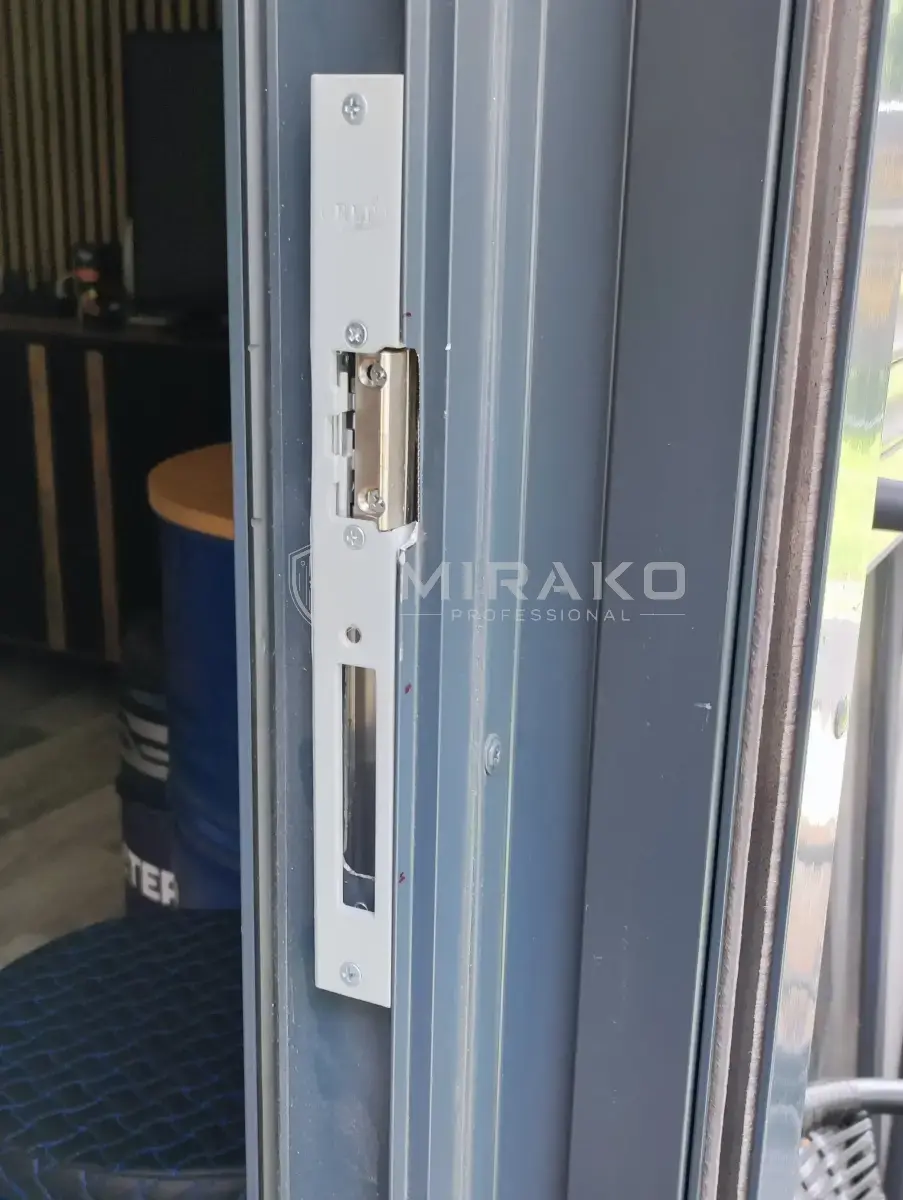

Żadne z drzwi objętych montażem kontroli dostępu nie były fabrycznie przygotowane do montażu elektrozaczepów. W każdym przypadku konieczne było ręczne dopasowanie ościeżnicy, przygotowanie miejsca pod elektrozaczep oraz odpowiednie dopasowanie szyldu.
Tam, gdzie było to możliwe, przewody poprowadzono w istniejących listwach instalacyjnych. Pozwoliło to wykonać kontrolę dostępu bez pozostawiania widocznych śladów dodatkowej instalacji.
Podgląd monitoringu w biurze głównym

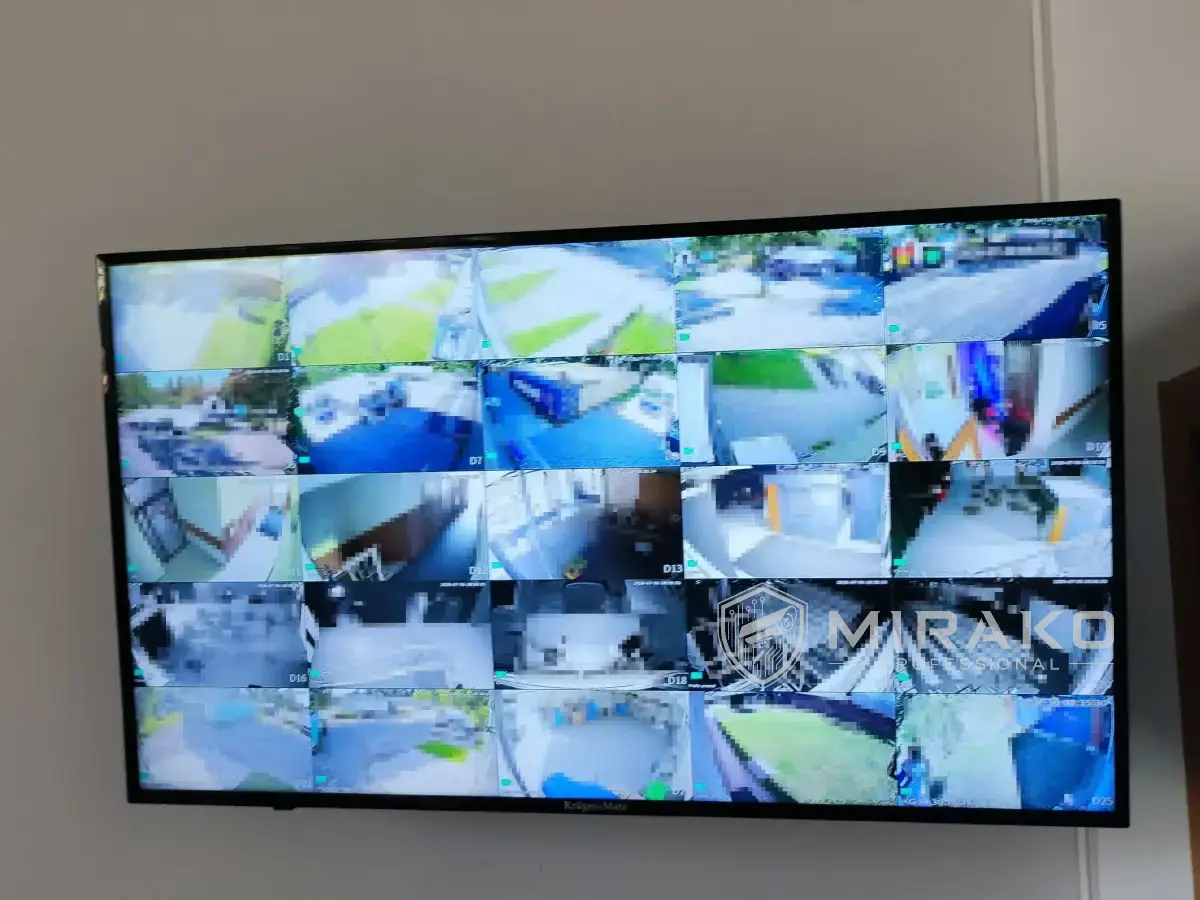

Podgląd z rejestratora wraz z możliwością obsługi systemu został doprowadzony do monitora w biurze głównym niezależnym, dedykowanym połączeniem kablowym wykonanym skrętką UTP kat. 6. Do transmisji obrazu HDMI oraz sterowania myszą zastosowano odpowiednie konwertery

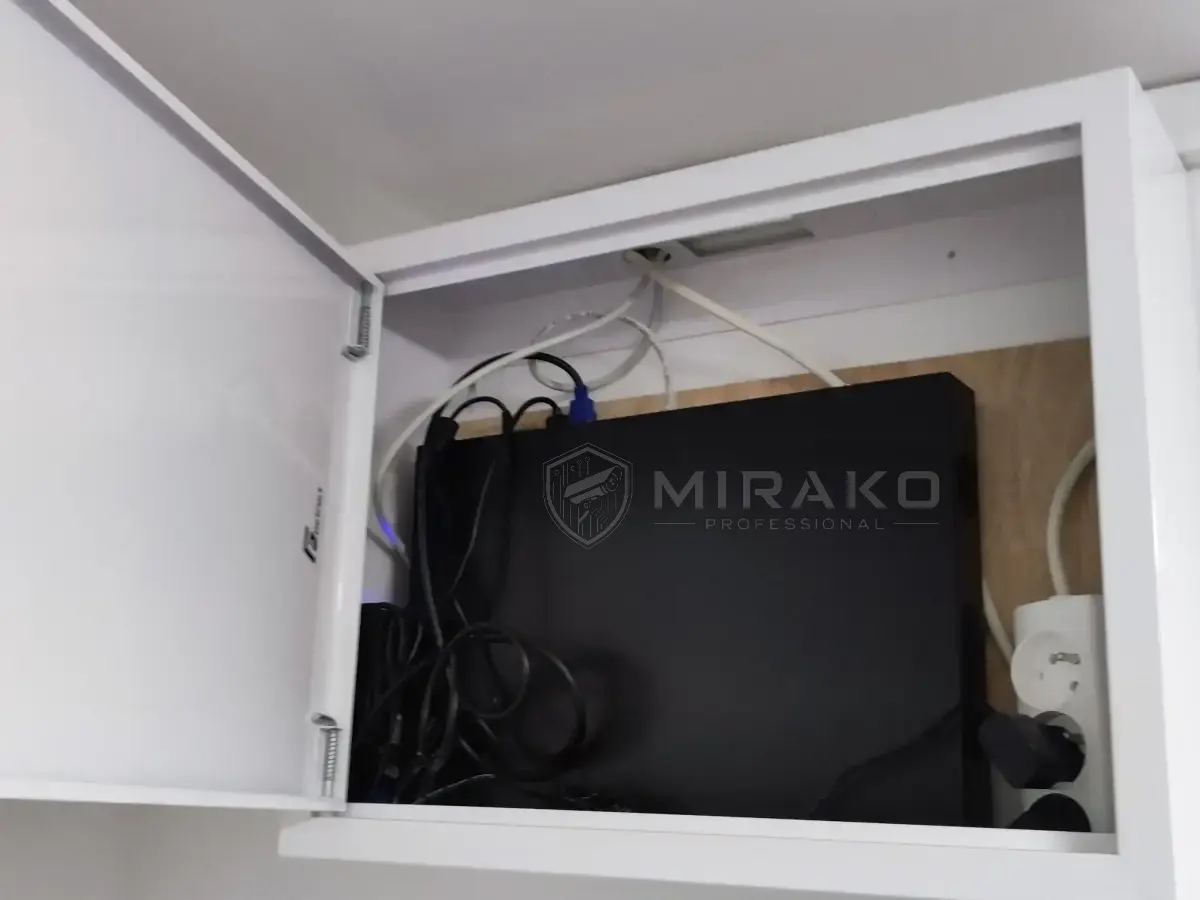

Pozwala to umieścić rejestrator w zabezpieczonym miejscu, a stanowisko podglądu pozostawić tam, gdzie jest najwygodniejsze dla użytkownika.
System rozwijany razem z obiektem
Ta realizacja dobrze pokazuje, że modernizacja dużego systemu nie zawsze oznacza jednorazową wymianę całej instalacji. W kolejnych etapach wykorzystano elementy istniejącej infrastruktury, wymieniano starsze urządzenia, dodawano kolejne kamery IP, rozbudowywano kontrolę dostępu oraz sieć komputerową.
Kiedy teren firmy powiększył się o kolejną halę i biuro, system można było rozszerzyć o następne urządzenia oraz połączyć budynki drogą radiową. Dzięki temu monitoring, kontrola dostępu i sieć LAN mogły rozwijać się razem z całym obiektem.
