W tej realizacji wykonaliśmy system monitoringu IP obejmujący trzy wysokiej klasy kamery Hikvision 8 MP 4K. Dwie kamery zamontowaliśmy wysoko pod dachem domu, a trzecią pod wiatą samochodową.
Największym wyzwaniem był brak przygotowanego okablowania w górnej części budynku oraz brak przewodu łączącego dom z miejscem, w którym miał zostać umieszczony rejestrator NVR. Zamiast wykonywać kosztowne i uciążliwe prace budowlane zastosowaliśmy bezprzewodowy most sieciowy Ubiquiti LocoAC.
Kamery nie tylko rejestrują obraz w wysokiej rozdzielczości. Wykorzystują również zaawansowaną analitykę, klasyfikują ludzi i pojazdy oraz mogą aktywnie reagować na wtargnięcie do chronionego obszaru.
Zakres wykonanych prac
W ramach realizacji wykonaliśmy:
- montaż trzech kamer IP Hikvision 8 MP 4K,
- montaż dwóch kamer wysoko pod dachem domu,
- montaż kamery pod wiatą samochodową,
- wykonanie nowych tras kablowych w górnej części budynku,
- montaż switcha PoE, zasilacza i urządzenia Ubiquiti w zewnętrznej obudowie,
- wykonanie mostu radiowego Ubiquiti LocoAC,
- montaż rejestratora NVR w metalowej skrzynce,
- przewodowe podłączenie kamery znajdującej się pod wiatą,
- podłączenie monitoringu do istniejącego routera LTE,
- konfigurację nagrywania, analityki obrazu i zdalnego dostępu,
- konfigurację powiadomień o wykryciu wtargnięcia.
Kamery Hikvision 8 MP 4K o bardzo wysokiej czułości
W systemie zastosowaliśmy kamery Hikvision o rozdzielczości 8 MP 4K. To zaawansowane urządzenia przeznaczone nie tylko do zwykłego nagrywania obrazu, ale również do aktywnej ochrony posesji.
Kamery oferują bardzo wysoką czułość wynoszącą 0,0005 lx. Dzięki temu mogą zapewnić czytelny, kolorowy obraz również przy niewielkiej ilości światła.
Wysoka rozdzielczość 4K pozwala natomiast zachować dużą liczbę szczegółów, co ma znaczenie między innymi podczas identyfikacji osób, pojazdów oraz przebiegu zdarzeń.
Analityka obrazu i klasyfikacja ludzi oraz pojazdów
Kamery analizują obserwowany teren i potrafią wykrywać oraz klasyfikować ludzi i pojazdy. Dzięki temu system może odróżniać istotne zdarzenia od wielu przypadkowych ruchów występujących na posesji.
Pozwala to ograniczyć liczbę niepotrzebnych alarmów powodowanych na przykład przez:
- poruszające się rośliny,
- zmianę oświetlenia,
- opady,
- drobne zwierzęta,
- inne ruchy niezwiązane z obecnością człowieka lub pojazdu.
Dla poszczególnych kamer można wyznaczyć odpowiednie obszary i reguły analityczne, dopasowane do układu posesji oraz sposobu jej użytkowania.
Aktywne „pilnowanie terenu” sterowane z telefonu
Właściciel może za pomocą aplikacji Hik-Connect w telefonie włączać i wyłączać „pilnowanie terenu”.
Po włączeniu tej funkcji kamery reagują na wtargnięcie do wyznaczonego obszaru. W przypadku wykrycia człowieka mogą uruchomić wbudowane światła ostrzegawcze, a użytkownik otrzymuje powiadomienie na telefonie.
Monitoring nie ogranicza się więc wyłącznie do zapisania zdarzenia. System może natychmiast zwrócić uwagę osoby znajdującej się na posesji i jednocześnie poinformować właściciela o wykrytym ruchu.
Z poziomu aplikacji Hik-Connect można również:
- oglądać obraz na żywo,
- odtwarzać nagrania,
- sprawdzać zdarzenia wykryte przez analitykę,
- włączać i wyłączać ochronę wybranych obszarów.
Wbudowany mikrofon i głośnik umożliwiają właścicielowi nawiązanie dwukierunkowej komunikacji głosowej przez aplikację Hik-Connect, na przykład w celu ostrzeżenia osoby znajdującej się na posesji.
Dwie kamery wysoko pod dachem domu

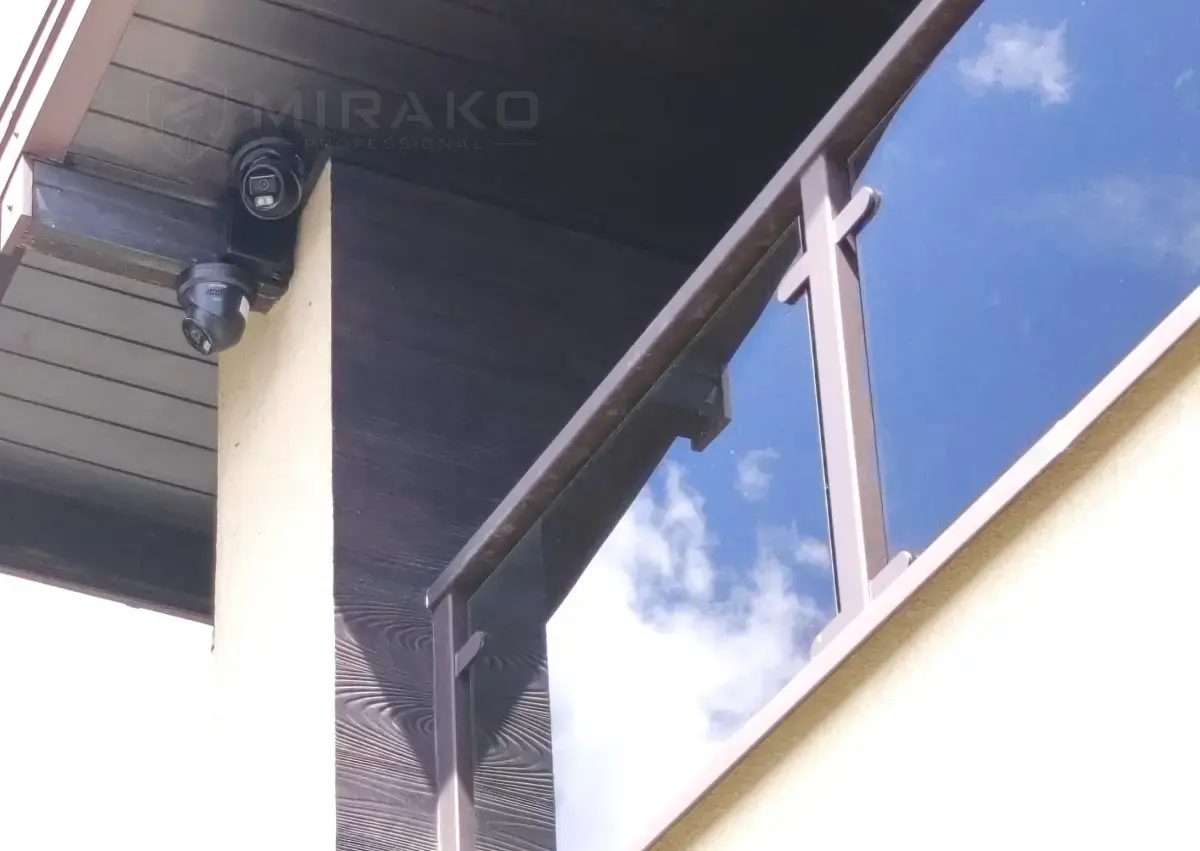

Dwie kamery zamontowaliśmy wysoko pod dachem domu. Takie położenie zapewnia szeroki widok na obserwowany teren, a jednocześnie utrudnia dostęp do urządzeń osobom postronnym.
Kamery zostały skierowane w różne strony, dzięki czemu obejmują większą część posesji i uzupełniają wzajemnie swoje pola widzenia.
W górnej części budynku nie było wcześniej żadnej instalacji przygotowanej do monitoringu. Całe okablowanie trzeba było więc wykonać na gotowej elewacji.
Estetyczne prowadzenie przewodów bez kucia elewacji
Przewody od kamer poprowadziliśmy w brązowych listwach elektroinstalacyjnych dopasowanych do koloru podbitki oraz drewnianych elementów budynku.
Dzięki odpowiedniemu rozmieszczeniu tras listwy są mało widoczne i nie zaburzają wyglądu elewacji. Instalacja została wykonana bez rozkuwania ścian i bez prowadzenia przewodów wewnątrz wykończonych pomieszczeń.
To dobry przykład, że monitoring można zamontować estetycznie również w budynku, w którym wcześniej nie przygotowano okablowania do kamer.
Switch PoE i urządzenia w zewnętrznej obudowie
Przewody z dwóch górnych kamer zostały doprowadzone do switcha PoE, który zasila kamery i przesyła ich obraz jednym przewodem sieciowym.
Switch PoE, jego zasilacz oraz jedna jednostka mostu radiowego Ubiquiti LocoAC zostały umieszczone razem w czarnej, zewnętrznej obudowie plastikowej. Obudowa znajduje się na tarasie, za szklaną balustradą, dlatego pozostaje praktycznie niewidoczna z poziomu posesji.
Zastosowana obudowa chroni urządzenia, zasilacz i połączenia przed wpływem warunków atmosferycznych. Do zasilenia tej części systemu wykorzystaliśmy dostępny na tarasie obwód 230 V.
Most radiowy Ubiquiti LocoAC zamiast przewodu między budynkami
Pomiędzy domem a miejscem montażu rejestratora nie było przygotowanego przewodu sieciowego. Jego doprowadzenie wymagałoby znacznie większej ingerencji w gotową posesję.
Zastosowaliśmy więc dwa urządzenia Ubiquiti LocoAC, które utworzyły stabilny bezprzewodowy most sieciowy.

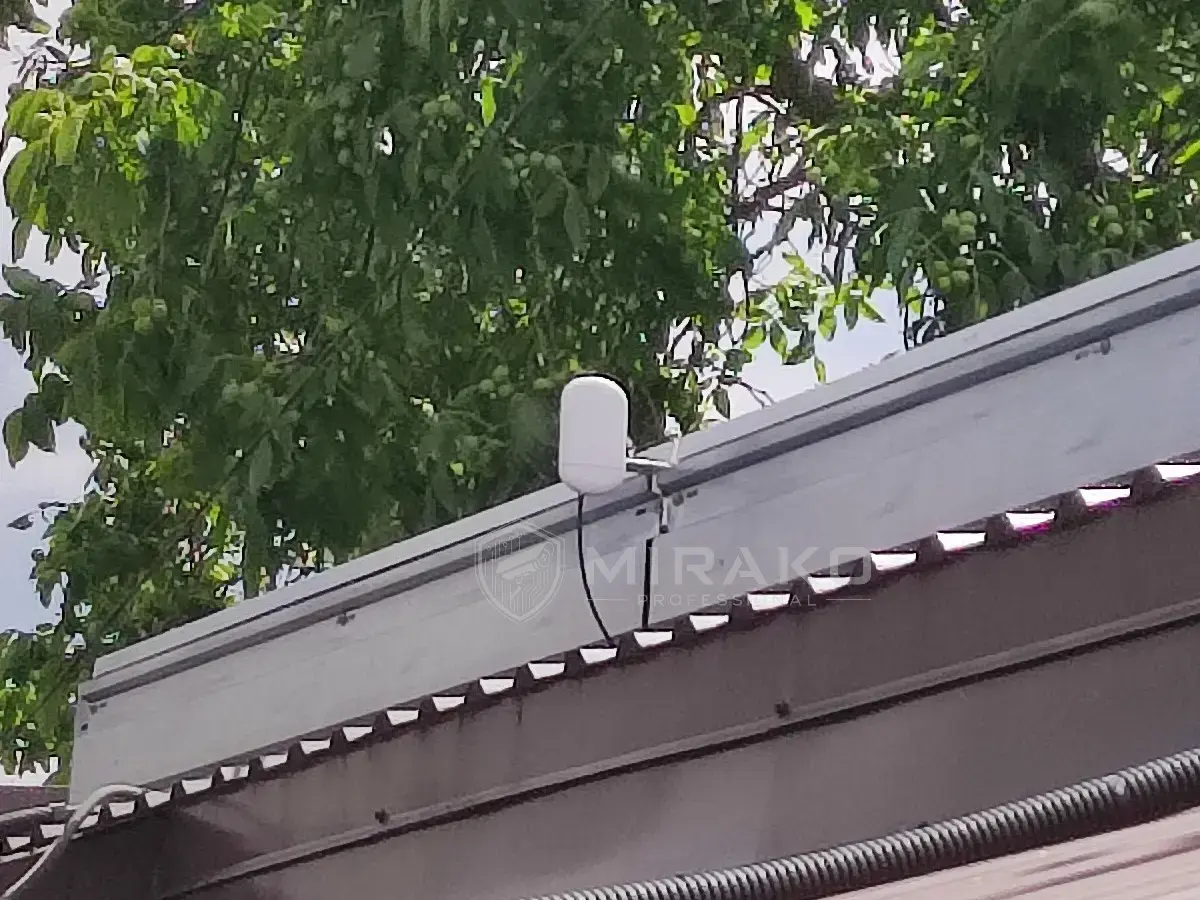

Pierwsza jednostka znajduje się przy switchu PoE obsługującym dwie kamery zamontowane na domu. Druga została umieszczona na dachu niższego budynku, praktycznie nad pomieszczeniem z rejestratorem NVR.
Most radiowy przesyła obraz z dwóch górnych kamer do rejestratora bez konieczności:
- prowadzenia przewodu pomiędzy budynkami,
- wykonywania wykopów,
- układania przewodu ziemnego,
- ingerowania w istniejącą nawierzchnię posesji,
- wykonywania dodatkowych prac wewnątrz budynków.
Jest to pełnoprawne połączenie sieciowe, a nie bezpośrednie połączenie kamer z domową siecią Wi-Fi.
Kamera pod wiatą połączona przewodowo

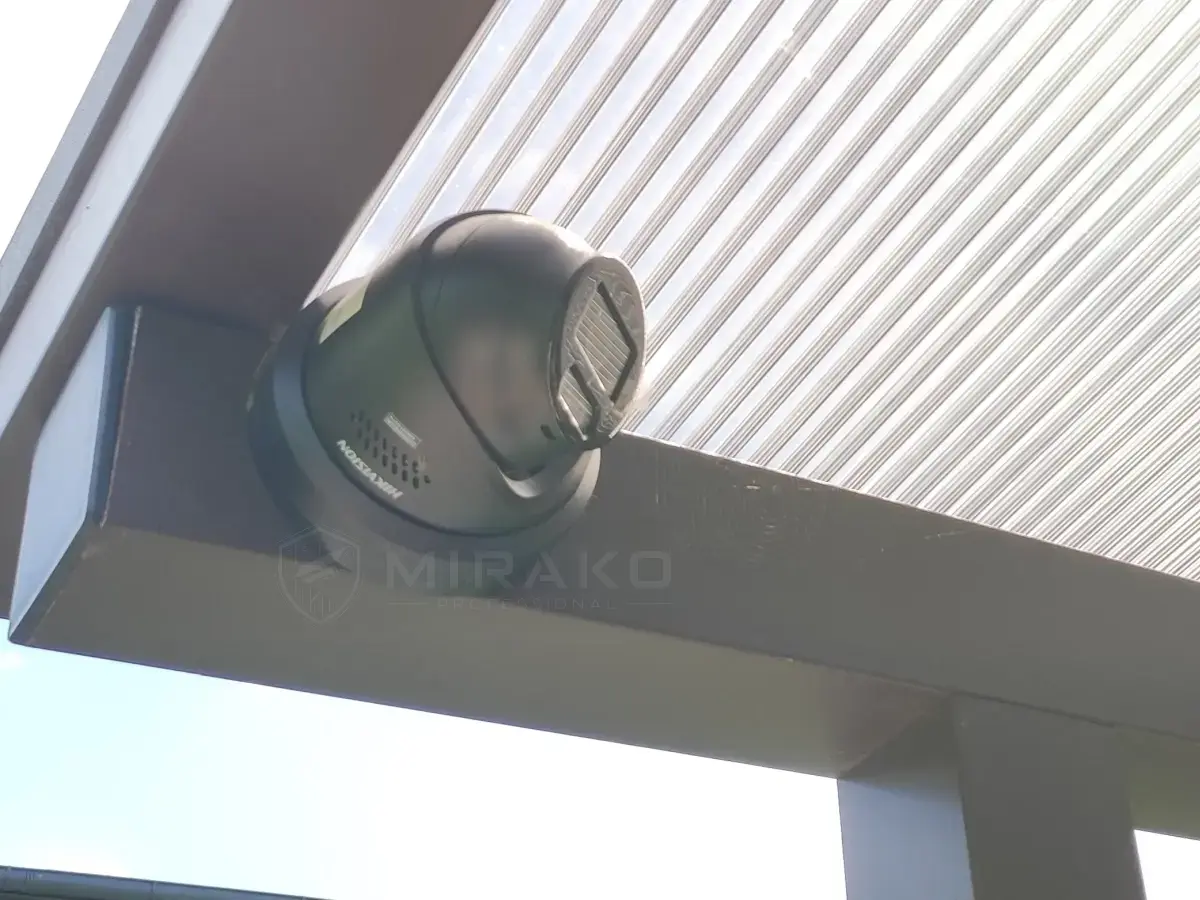

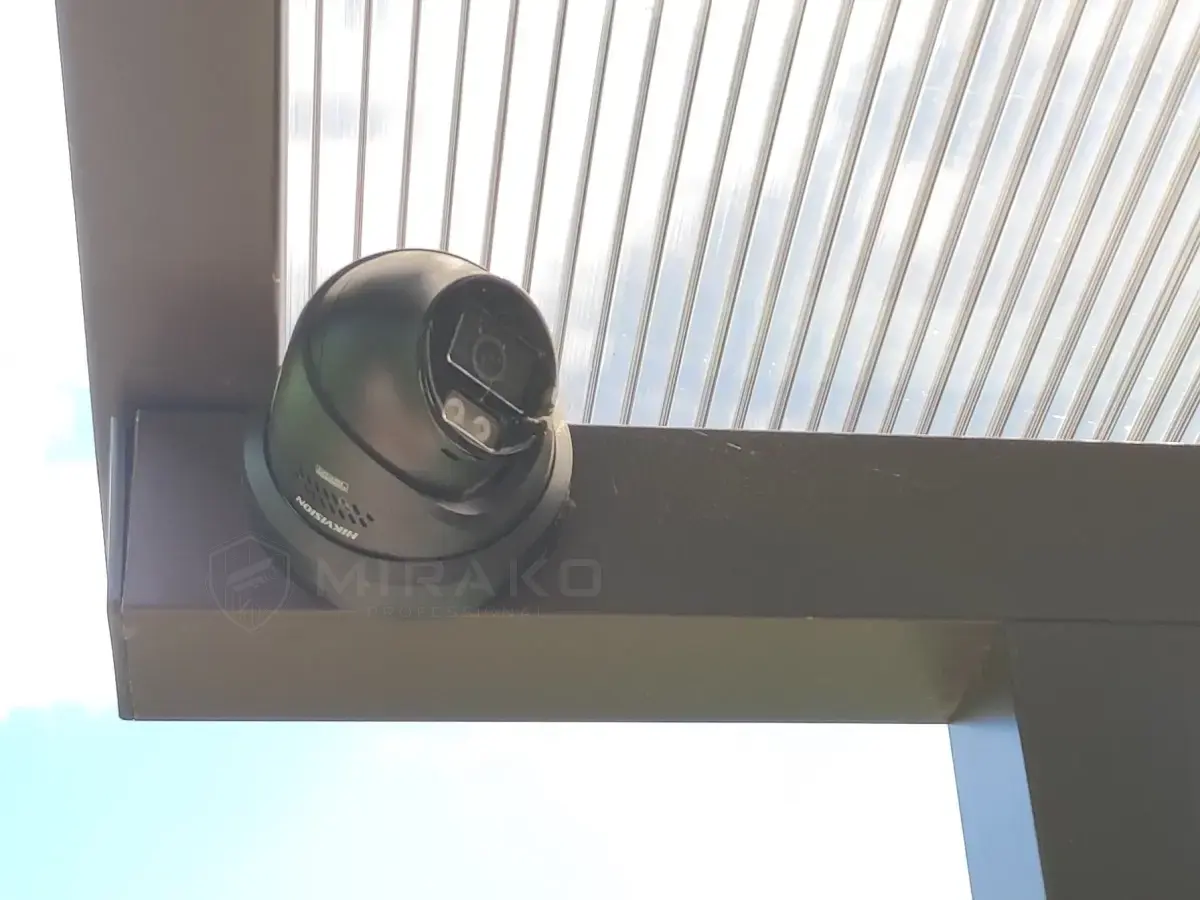

Trzecią kamerę zamontowaliśmy pod poliwęglanowym zadaszeniem wiaty samochodowej.
Wiata znajduje się bardzo blisko pomieszczenia z rejestratorem, dlatego w tym przypadku zastosowaliśmy tradycyjne połączenie kablowe. Przewód z kamery został doprowadzony bezpośrednio do części instalacji znajdującej się przy NVR.
W jednej realizacji połączyliśmy więc dwa sposoby transmisji:
- połączenie przewodowe dla kamery znajdującej się blisko rejestratora,
- most radiowy dla dwóch kamer zamontowanych na oddalonej części posesji.
Pozwoliło to dobrać rozwiązanie odpowiednio do warunków w każdym miejscu, zamiast stosować jeden sposób połączenia dla całego systemu.
Rejestrator NVR w metalowej skrzynce

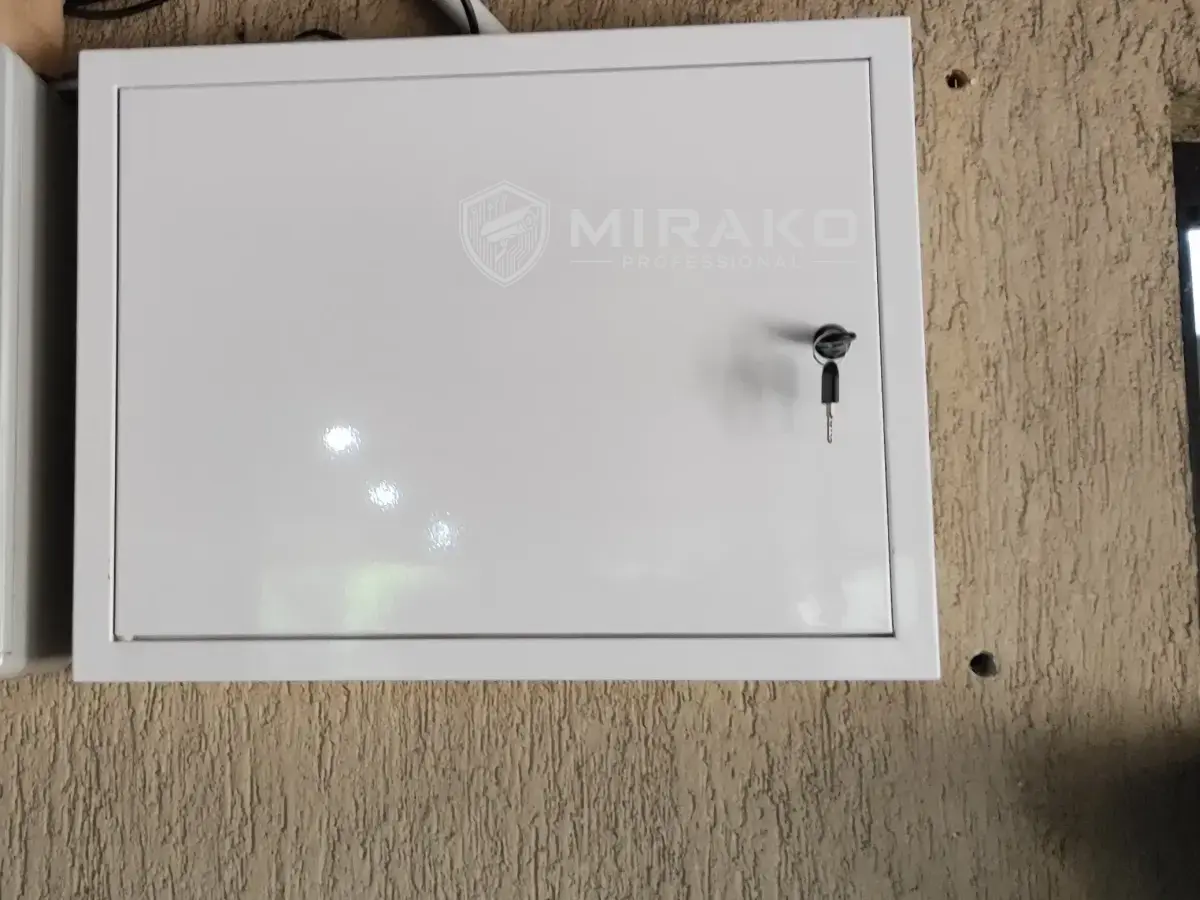

Rejestrator NVR wraz z kolejnym switchem PoE został zamontowany w metalowej skrzynce umieszczonej wewnątrz pomieszczenia w odrębnej części posesji.
Takie rozwiązanie porządkuje instalację, chroni urządzenie i ogranicza dostęp osób postronnych do rejestratora oraz jego połączeń.
Obok znajdował się już router LTE, do którego podłączyliśmy system monitoringu. Dzięki temu właściciel uzyskał zdalny dostęp do obrazu i nagrań przez aplikację Hik-Connect.
Monitoring dopasowany do warunków na posesji
Ta realizacja pokazuje, że brak wcześniejszego okablowania nie musi oznaczać konieczności wykonywania dużych prac budowlanych.
W zależności od warunków technicznych można połączyć:
- kamery IP zasilane przez PoE,
- estetyczne prowadzenie przewodów w listwach elektroinstalacyjnych,
- przewodowe połączenia na krótkich odcinkach,
- most radiowy pomiędzy oddalonymi częściami posesji,
- zaawansowaną analitykę obrazu,
- aktywne światła ostrzegawcze,
- powiadomienia w aplikacji mobilnej.
W tym przypadku udało się wykonać kompletny system trzech kamer 4K bez rozkuwania elewacji i bez prowadzenia nowego przewodu pomiędzy budynkami.
Jednocześnie właściciel otrzymał system, który nie tylko zapisuje obraz, ale może także aktywnie pilnować terenu i natychmiast informować o wykryciu wtargnięcia.
