W firmie w Łodzi wykonano modernizację niedziałającego systemu domofonowego i zastąpiono go nowoczesnym systemem wideodomofonowym IP Hikvision.

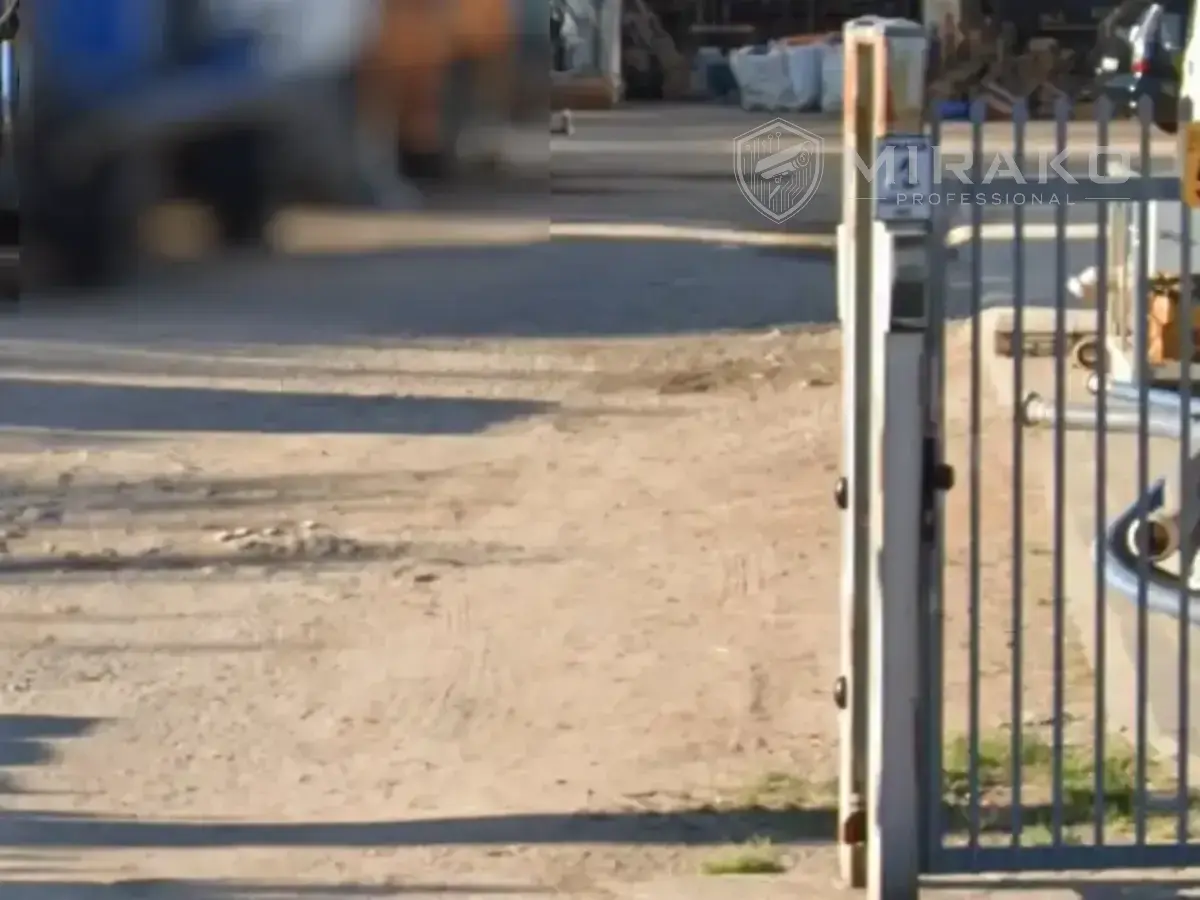

Obiekt znajduje się przy zbiegu dwóch prostopadłych ulic i ma dwa niezależne wejścia na teren firmy. Przy jednej ulicy znajduje się furtka, natomiast od strony drugiej ulicy – druga furtka oraz brama wjazdowa.
Nowa instalacja obejmuje cztery panele wideodomofonowe Hikvision – po jednym z każdej strony obu furtek. Trzy z nich posiadają funkcję rozpoznawania twarzy. W sekretariacie zamontowano natomiast 10-calowy monitor Hikvision z systemem Android.
Modernizacja starego systemu domofonowego

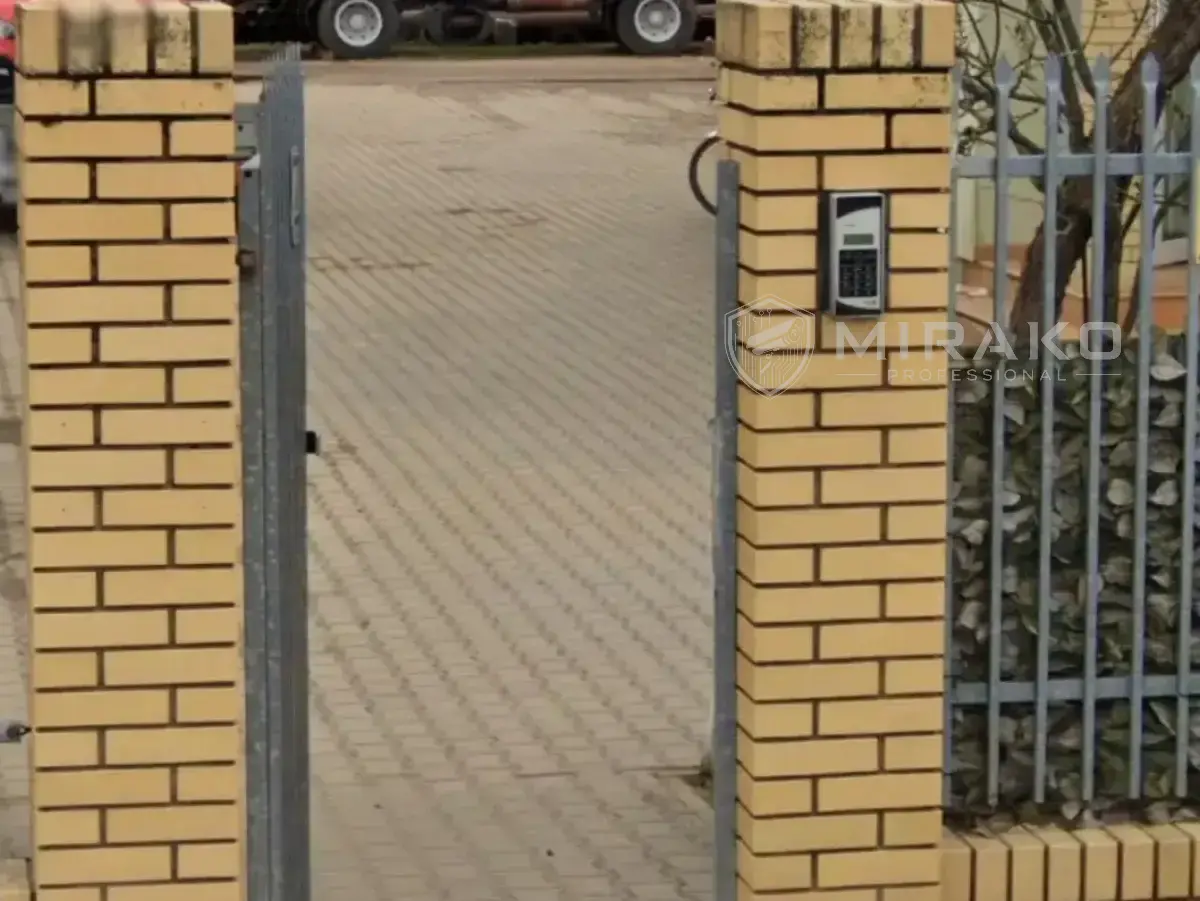

Przed modernizacją przy obu wejściach znajdowały się starsze panele domofonowe Slican. Były wyłącznie po zewnętrznych stronach furtek, a system współpracował wcześniej z centralą telefoniczną firmy.
Instalacja nie działała już prawidłowo, jednak część istniejącego okablowania nadal nadawała się do wykorzystania.
Pozwoliło to ograniczyć zakres nowych tras kablowych i zastosować rozwiązanie dopasowane do istniejącej infrastruktury obiektu.
Ethernet po starym kablu domofonowym
Jednym z najciekawszych elementów modernizacji było połączenie sieciowe pomiędzy budynkiem a skrzynką instalacyjną znajdującą się przy ogrodzeniu.

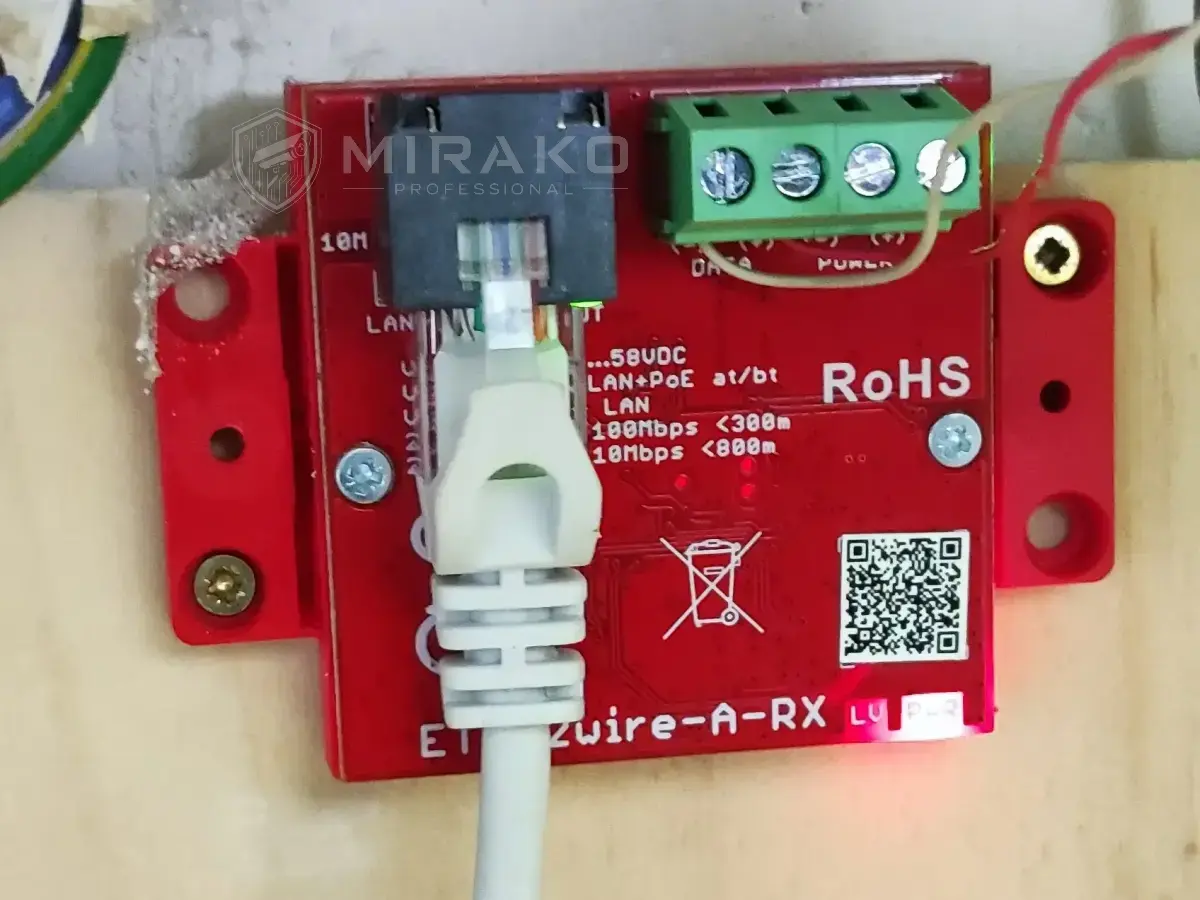

Na tym odcinku wykorzystano istniejący kabel po starym domofonie. Do transmisji sieci Ethernet zastosowano zestaw specjalnych konwerterów, pozwalający wykorzystać dwie żyły istniejącej instalacji do komunikacji sieciowej z prędkością 100Mb.
Dzięki temu nie było potrzeby wykonywania całkowicie nowej trasy przewodu pomiędzy budynkiem a ogrodzeniem.
Jest to przykład sytuacji, w której podczas modernizacji można wykorzystać część starszej infrastruktury.
👉 Więcej o możliwościach takich instalacji opisano w poradniku wideodomofon na starych kablach – kiedy można wykorzystać istniejącą instalację.

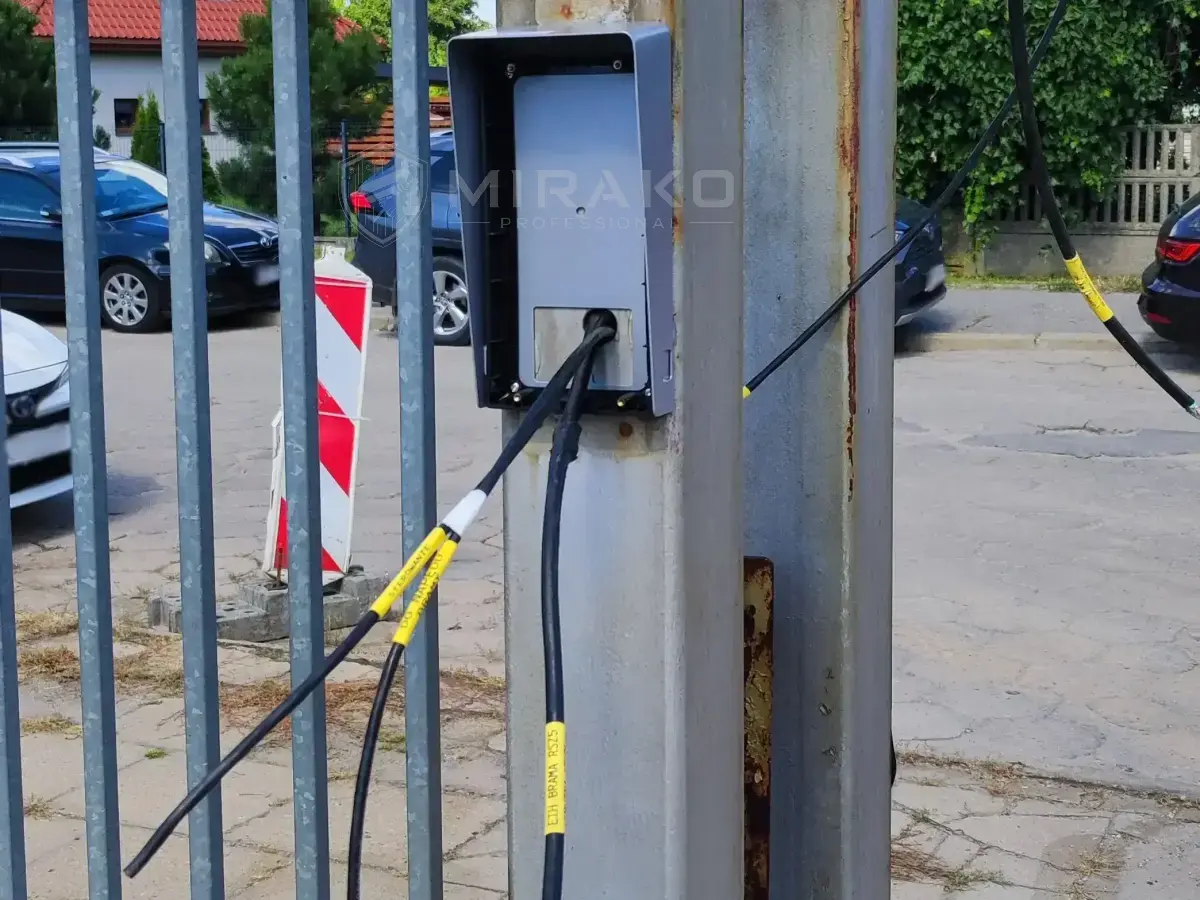

Od skrzynki przy ogrodzeniu dalsza część instalacji została wykonana już na nowych zewnętrznych skrętkach żelowanych, przeznaczonych do pracy w warunkach zewnętrznych.
Dwie furtki od dwóch różnych ulic
Układ wejść na teren firmy jest nietypowy. Jedna furtka znajduje się od strony jednej ulicy, natomiast druga furtka wraz z bramą wjazdową – od strony ulicy biegnącej prostopadle.

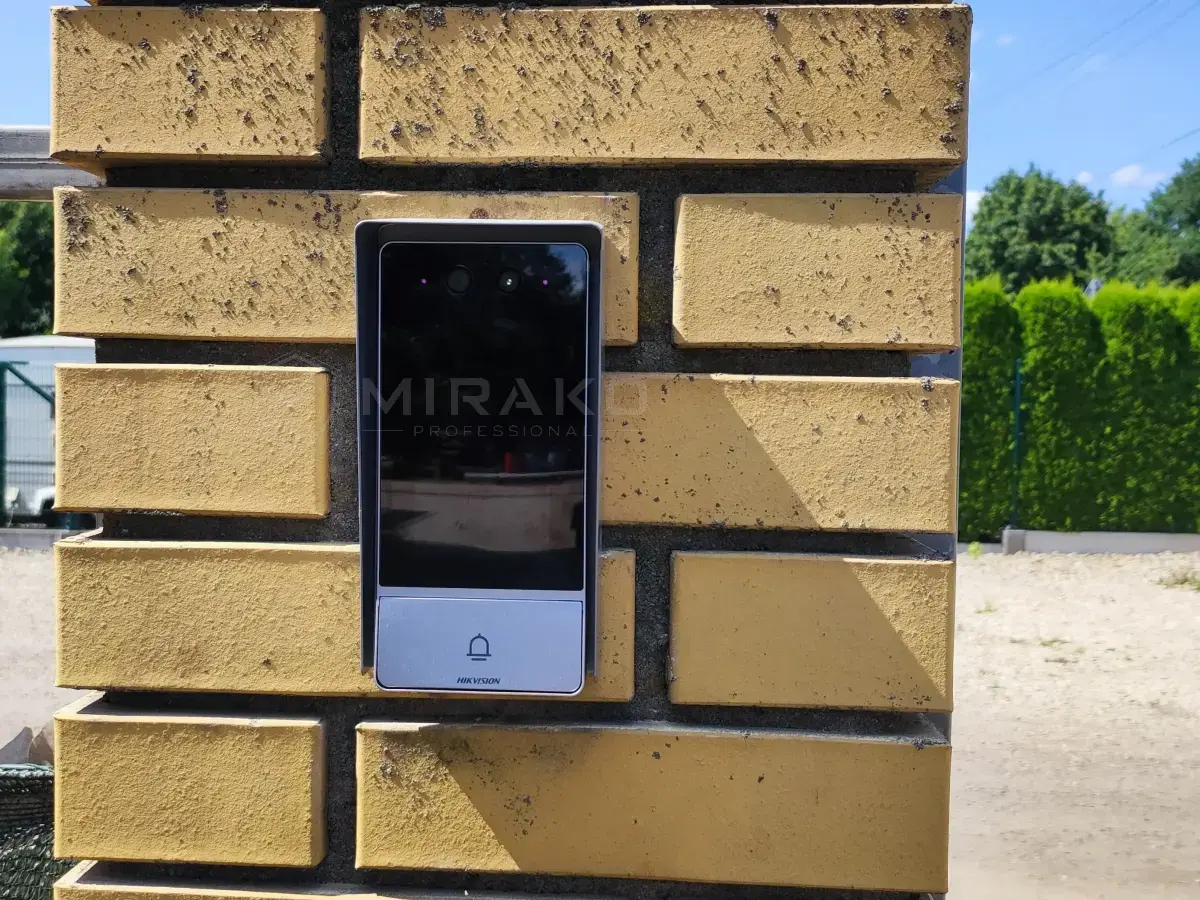

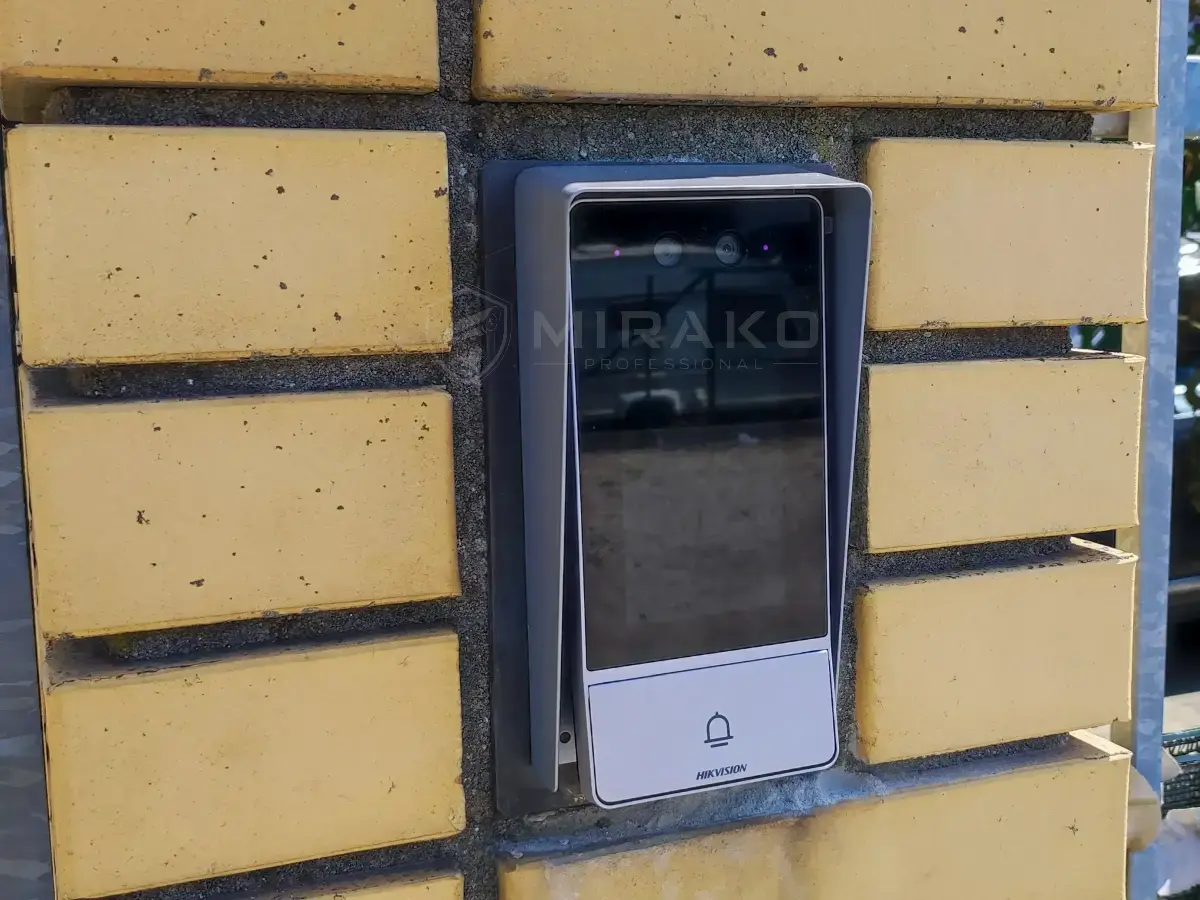

Przy każdej furtce zamontowano panel zarówno od strony zewnętrznej, jak i wewnętrznej. Łącznie system składa się więc z czterech paneli wideodomofonowych Hikvision.

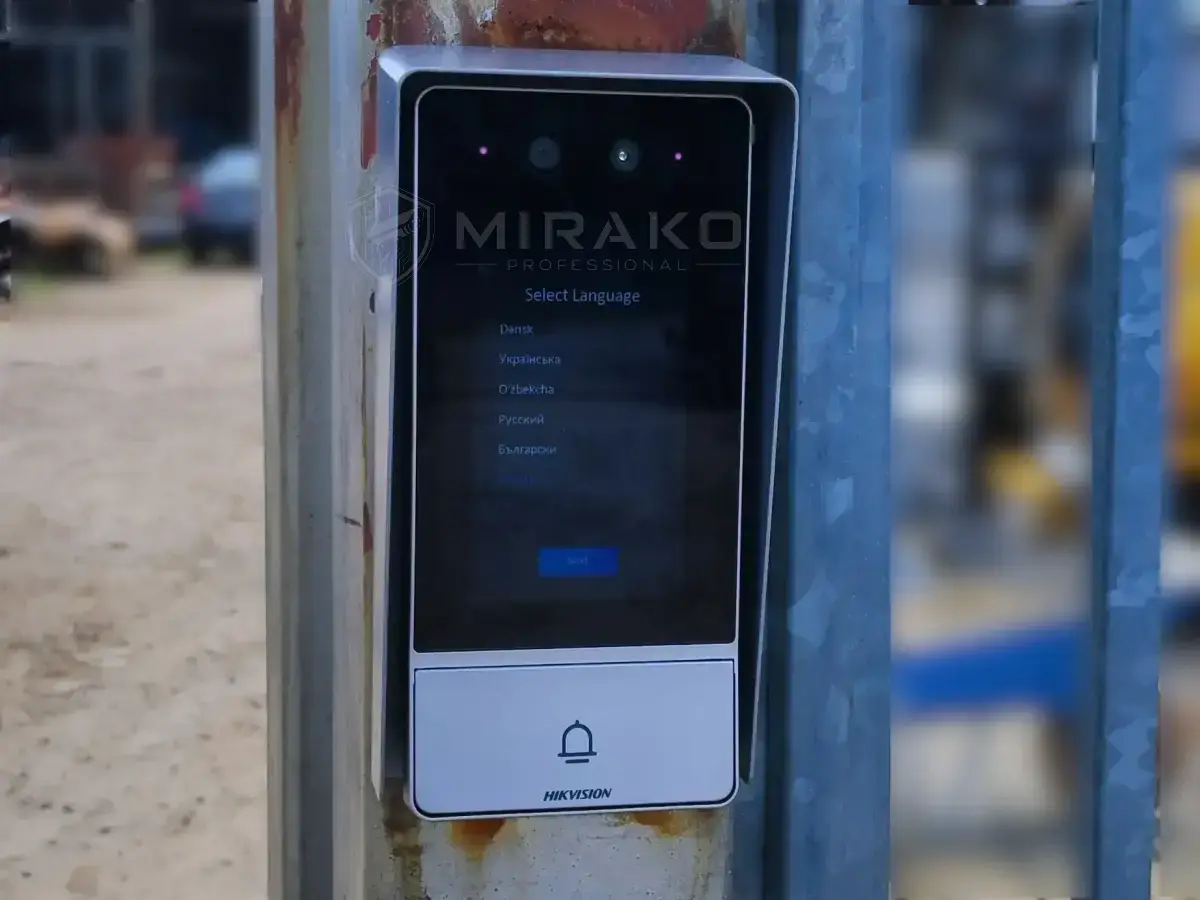

Trzy panele umożliwiają identyfikację użytkowników na podstawie rozpoznawania twarzy.
Rozpoznawanie twarzy dla właścicieli i pracowników
Funkcja rozpoznawania twarzy została wykorzystana przede wszystkim w celu usprawnienia codziennego poruszania się właścicieli i pracowników pomiędzy terenem firmy a obiema ulicami.
Uprawniona osoba może zostać rozpoznana przez panel bez konieczności korzystania z klucza, karty zbliżeniowej czy wpisywania kodu.
Przy dwóch niezależnych wejściach znajdujących się po różnych stronach obiektu znacznie zwiększa to wygodę codziennego korzystania z systemu.

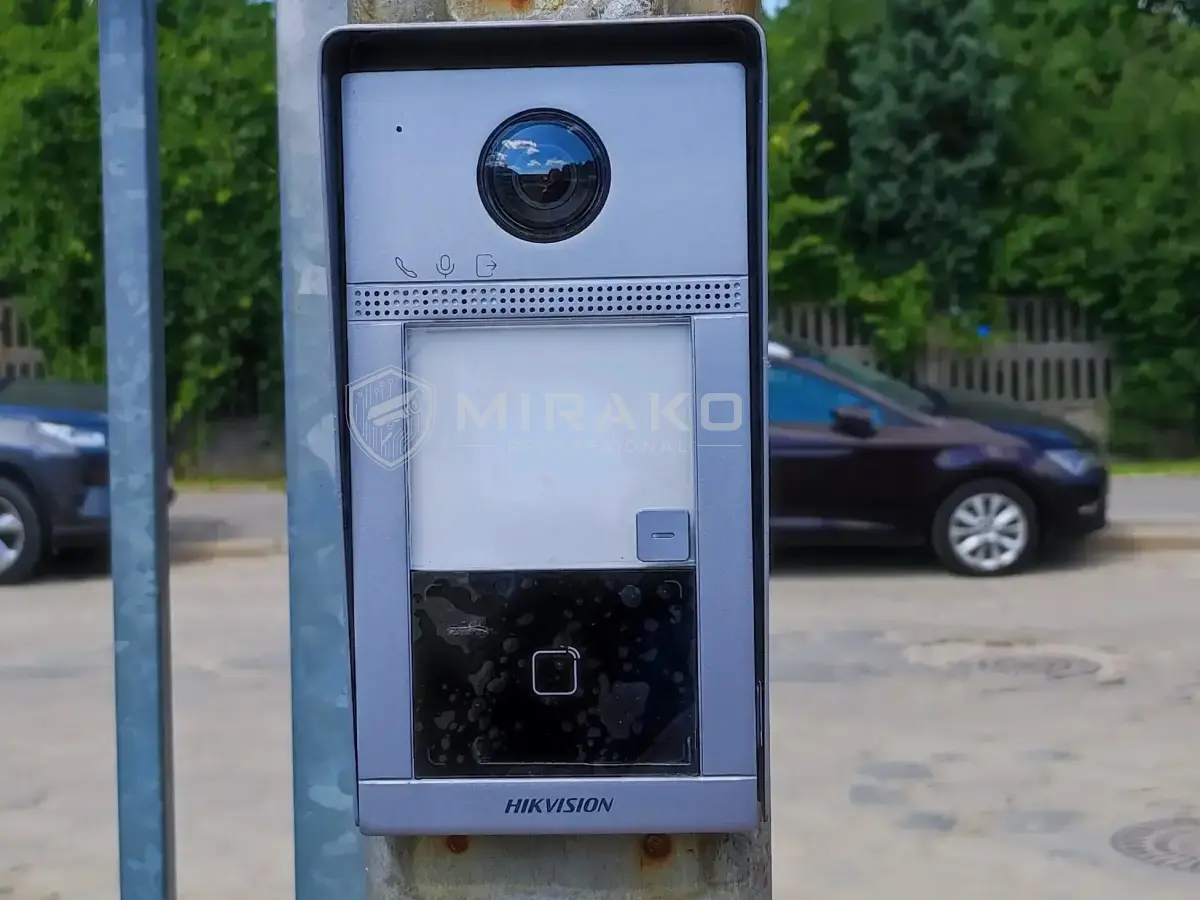

Czwarty z zastosowanych paneli jest klasycznym panelem wideodomofonowym Hikvision bez funkcji rozpoznawania twarzy.

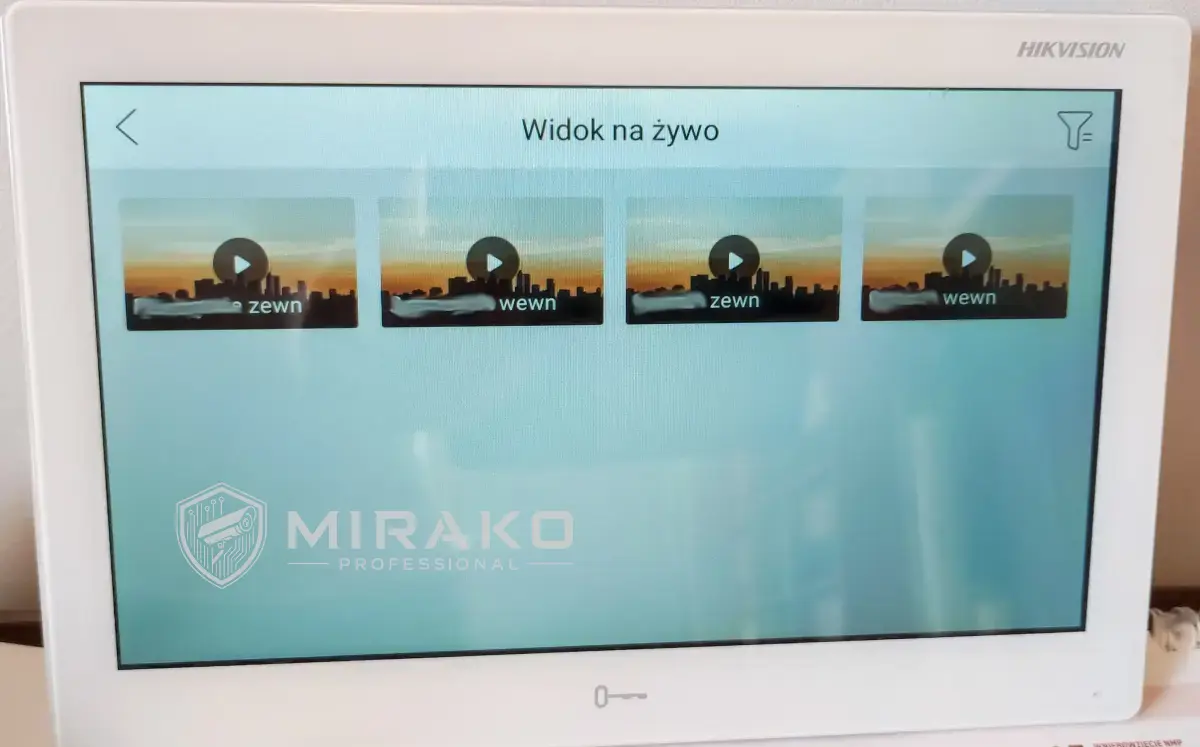

Monitor Hikvision z systemem Android 10″ w sekretariacie
Do obsługi systemu zastosowano 10-calowy monitor Hikvision z systemem Android, zamontowany w sekretariacie.
Z jednego miejsca możliwa jest obsługa wywołań z poszczególnych wejść, jak również podgląd obrazu z paneli oraz sterowanie wejściami.
Duży ekran pozwala również wygodnie korzystać z dodatkowego obrazu z kamer.
Podgląd bramy z wcześniej zainstalowanego monitoringu Hikvision
W obiekcie funkcjonuje także wcześniej zainstalowany monitoring Hikvision.

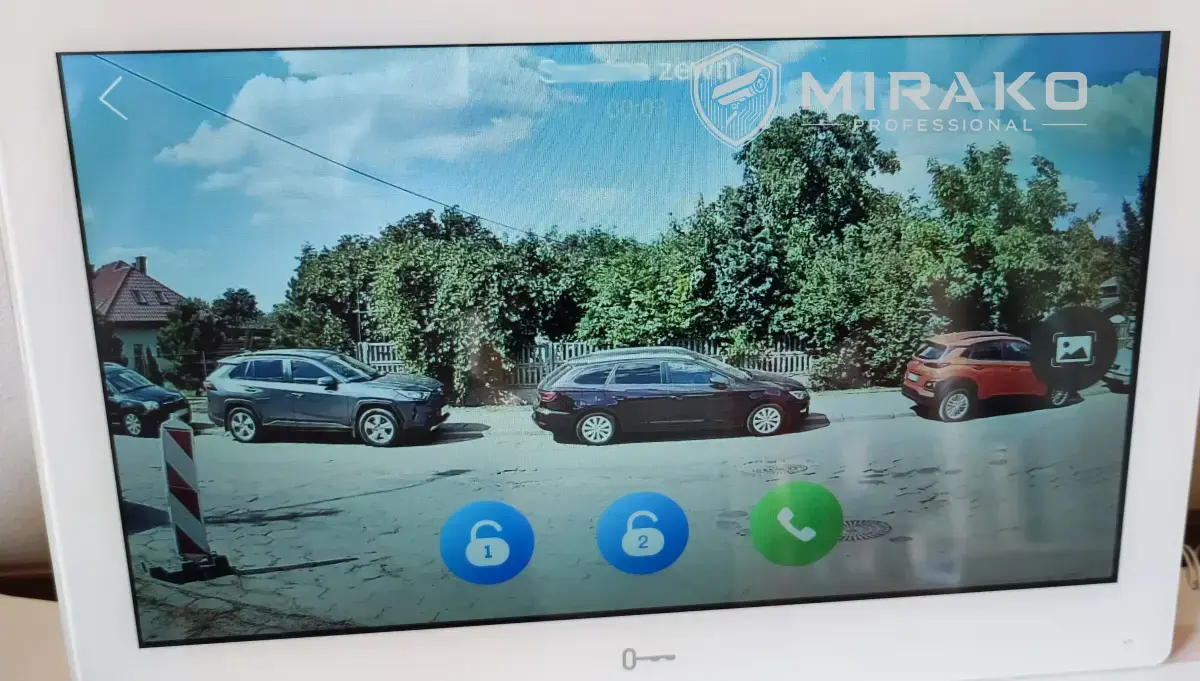

Do monitora domofonu dodano podgląd z istniejącej kamery obserwującej bramę wjazdową. Dzięki temu podczas obsługi osoby lub pojazdu znajdującego się przy bramie można wykorzystać nie tylko obraz z kamery panelu wideodomofonowego, ale również szerszy widok z kamery monitoringu.
Pozwala to znacznie lepiej ocenić sytuację przy wjeździe bez konieczności korzystania z osobnego stanowiska podglądu.
Sterowanie bramą z systemu wideodomofonowego
Panele znajdujące się przy furtce obok bramy zostały dodatkowo podłączone do sterowania automatyką bramy wjazdowej.
Również w tym przypadku wykorzystano istniejące okablowanie.

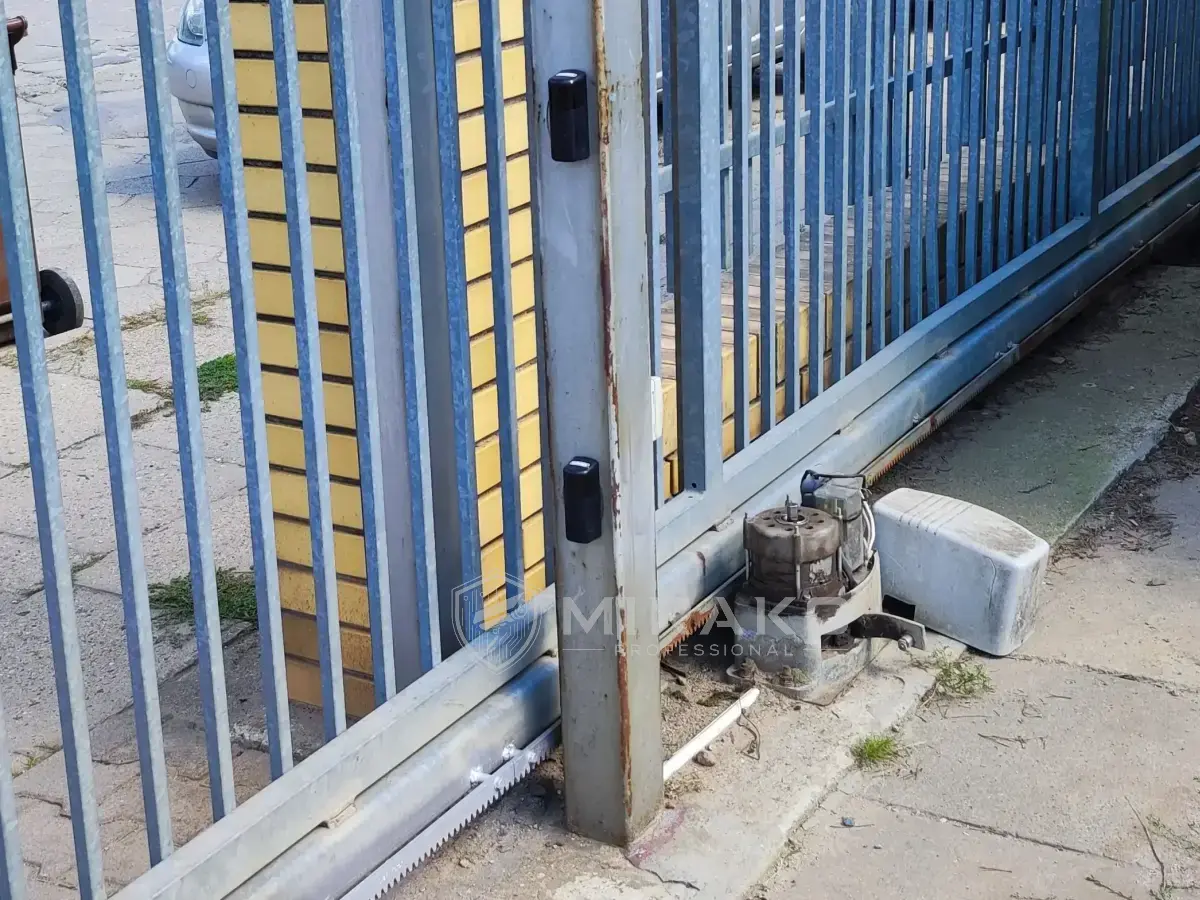

Przy bramie pracują dwie pary fotokomórek. W kablu prowadzącym do fotokomórki zamontowanej na tym samym słupku co panele pozostały dwie niewykorzystane żyły. Zostały one wykorzystane do przekazania sygnału sterującego do napędu bramy.
Dzięki temu możliwe było uruchomienie sterowania bramą z systemu wideodomofonowego bez prowadzenia dodatkowego przewodu pomiędzy panelem a automatyką bramy.
Nowoczesny system z wykorzystaniem istniejącej infrastruktury
Efektem modernizacji jest system obsługujący dwa niezależne wejścia na teren firmy od dwóch różnych ulic.
Zastosowano cztery panele wideodomofonowe Hikvision, w tym trzy z rozpoznawaniem twarzy, 10-calowy monitor, integrację z istniejącą kamerą monitoringu a także sterowanie bramą wjazdową.
Jednocześnie tam, gdzie było to technicznie uzasadnione, wykorzystano istniejącą infrastrukturę: stary kabel domofonowy posłużył do transmisji Ethernet dzięki odpowiednim konwerterom, a wolne żyły przewodu fotokomórki wykorzystano do sterowania bramą. Pozostałą część instalacji wykonano na nowych zewnętrznych skrętkach żelowanych.
Realizacja pokazuje, że modernizacja starszego domofonu nie zawsze wymaga wymiany całego okablowania. Po wcześniejszej ocenie istniejącej instalacji możliwe jest często połączenie jej z nowoczesnymi rozwiązaniami IP oraz dodatkowymi funkcjami kontroli dostępu i automatyki.
Więcej informacji o stosowanych rozwiązaniach znajduje się na stronie montaż wideodomofonów w Łodzi i okolicach.
