System monitoringu w jednej z firm w Zgierzu rozwijamy i modernizujemy etapami. Zastaną instalację analogową stopniowo rozbudowujemy o nowoczesne kamery IP, wykorzystując sprawne elementy systemu oraz różne sposoby transmisji obrazu — skrętkę komputerową, istniejące przewody koncentryczne i profesjonalne mosty radiowe.

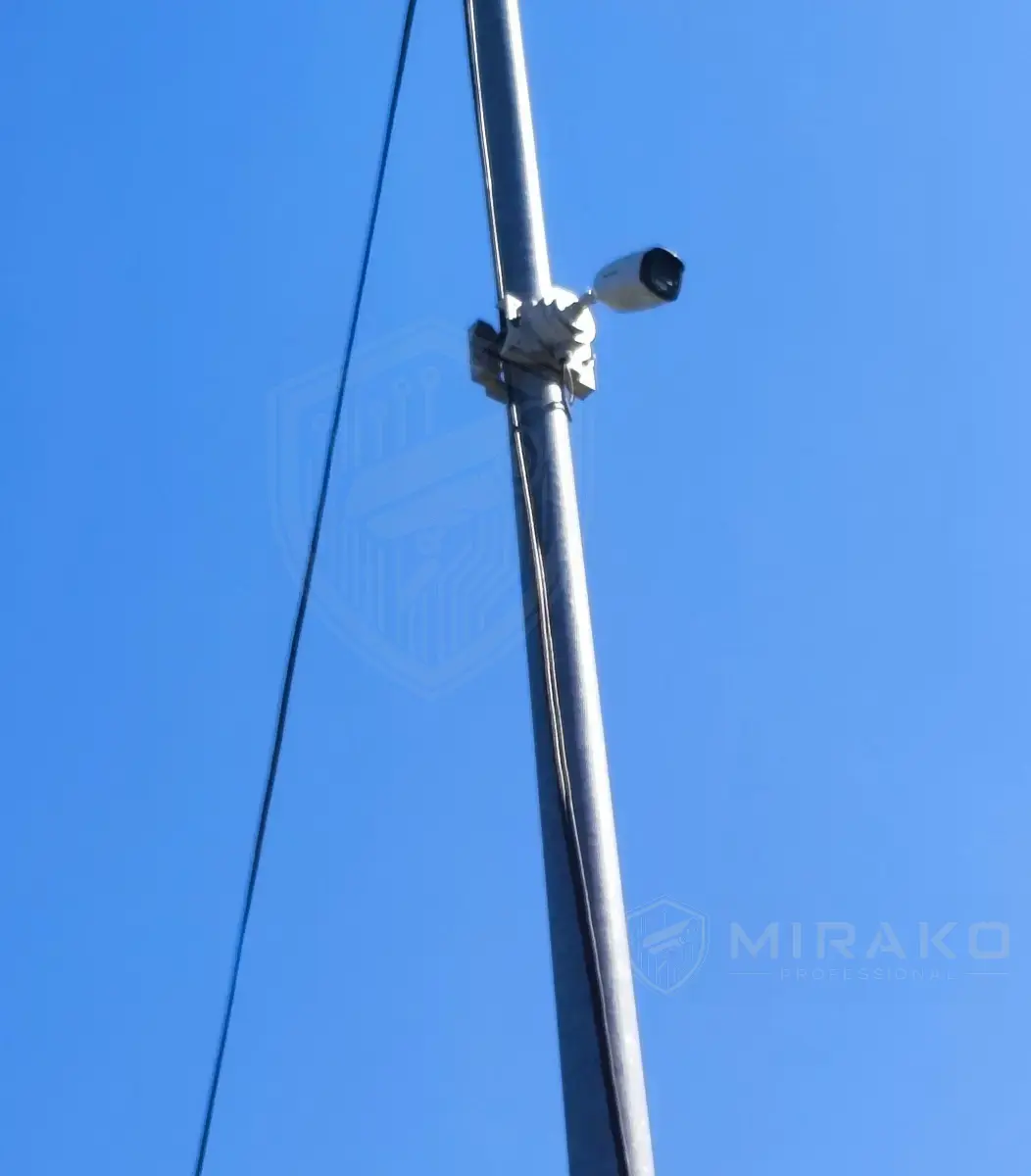

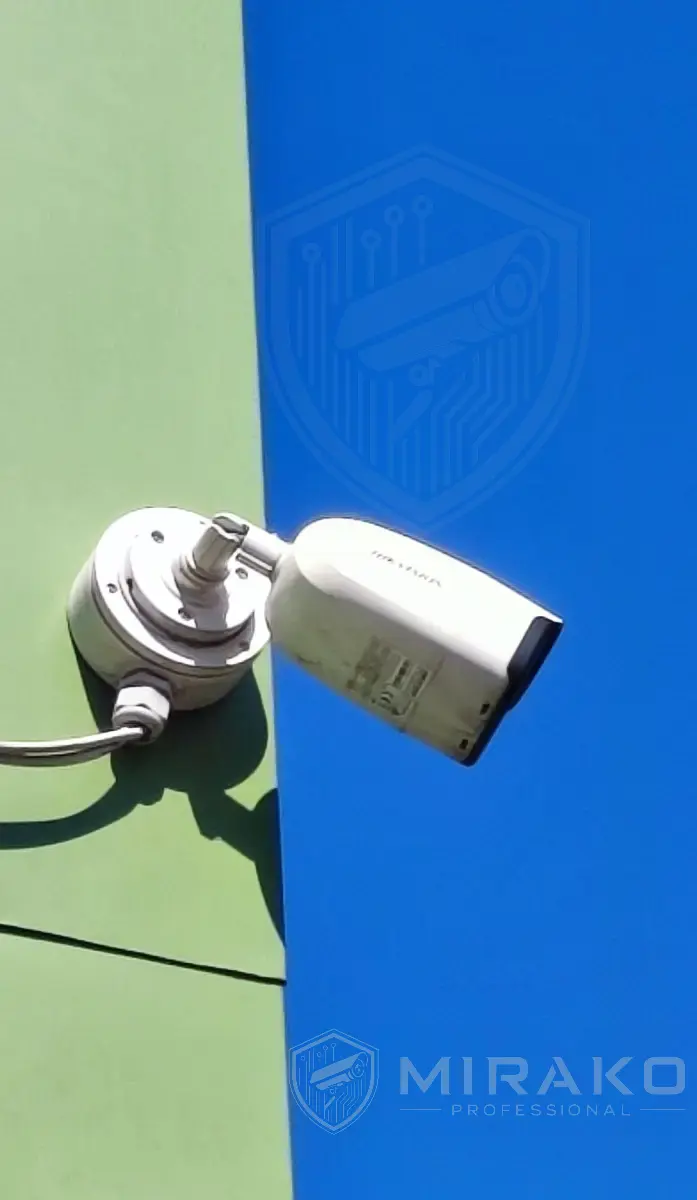

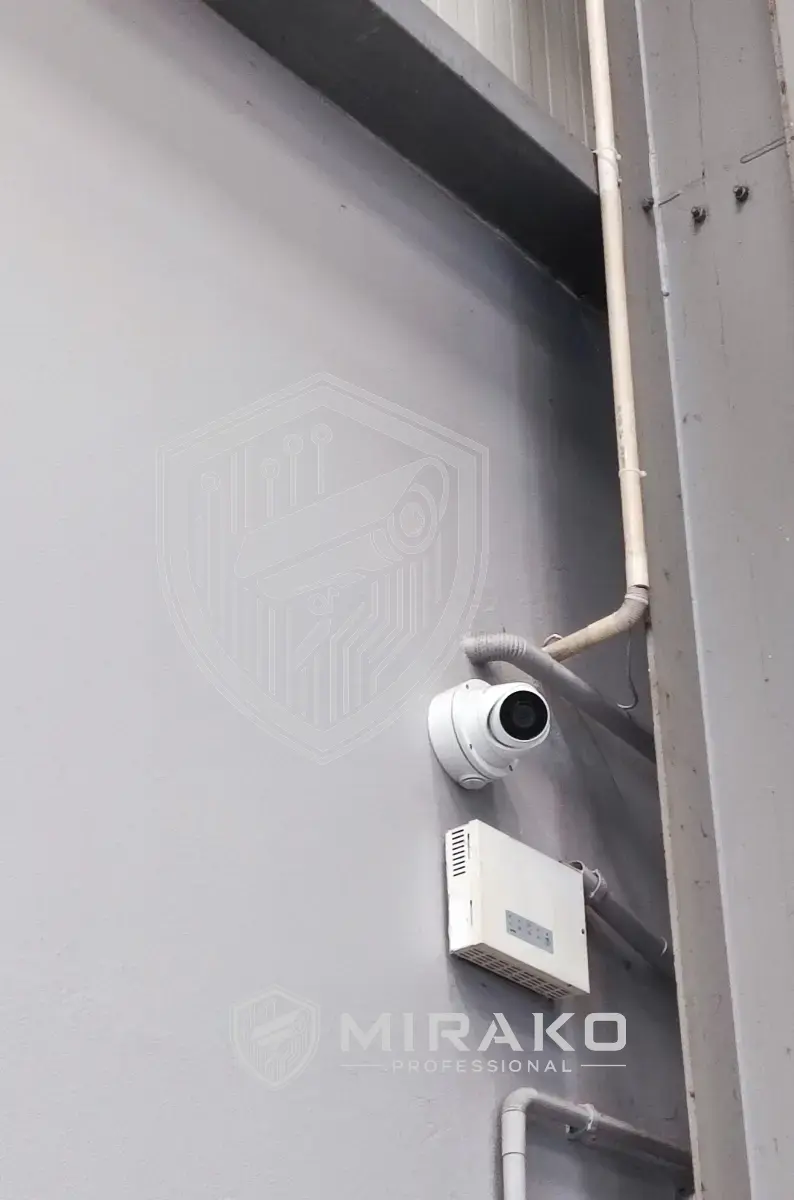

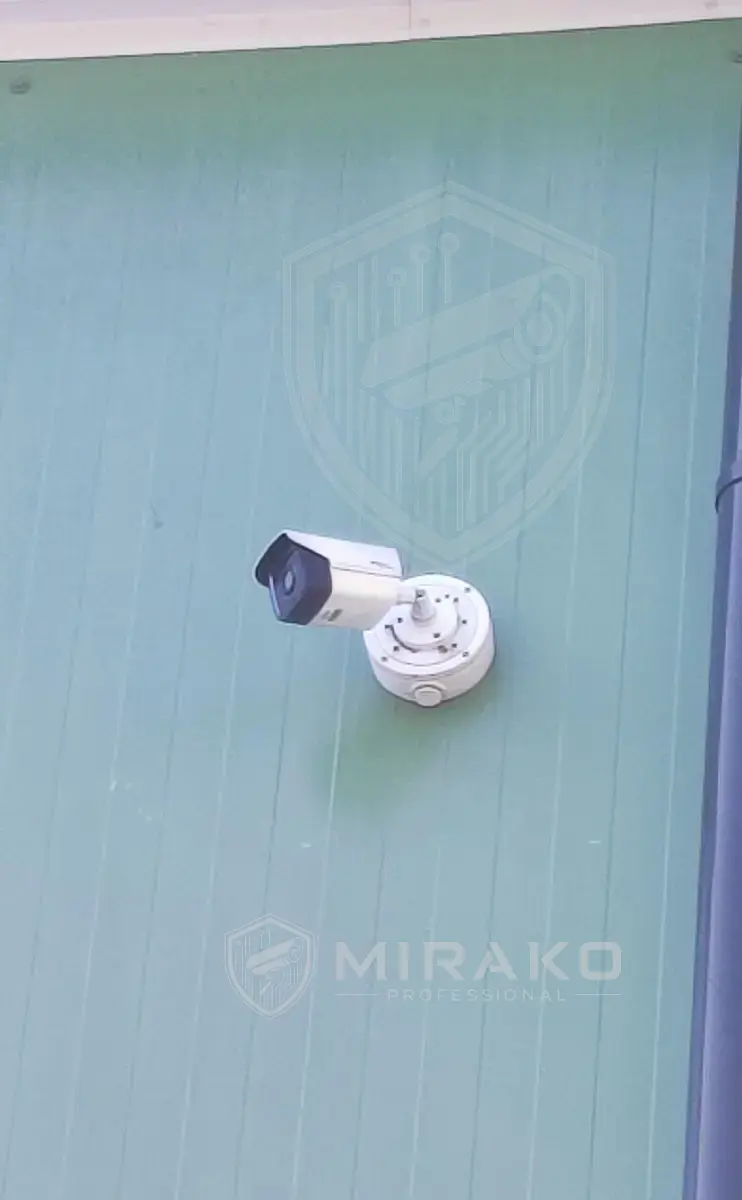

Obecnie system obejmuje łącznie 30 kamer zamontowanych wewnątrz budynków, na elewacjach oraz na słupach oświetleniowych. Obraz można oglądać lokalnie, a także zdalnie przez aplikację mobilną.
Realizacja pokazuje, że modernizacja monitoringu w firmie nie zawsze wymaga jednoczesnej wymiany wszystkich kamer, przewodów i urządzeń. Odpowiednio zaplanowane prace pozwalają stopniowo rozwijać instalację, ograniczyć koszty i zachować działające elementy starszego systemu.
Etapowe przejście z monitoringu analogowego na IP
W instalacji pozostawiliśmy zastany hybrydowy rejestrator Dahua. Urządzenie posiada 16 wejść dla kamer analogowych i umożliwia również obsługę dodatkowych kamer IP.
Wcześniej wykorzystywane były wszystkie jego kanały analogowe. Obecnie w systemie pozostało 11 kamer analogowych, natomiast pozostałą część instalacji stanowią kamery cyfrowe IP.
Wszystkie kamery IP zastosowane podczas kolejnych etapów modernizacji to urządzenia Hikvision. Również część wymienionych kamer analogowych pochodzi od tego producenta.
Pozostawienie rejestratora hybrydowego umożliwiło stopniową wymianę kamer bez konieczności jednorazowej przebudowy całej instalacji. Rejestrator obsługuje jednak kamery IP o rozdzielczości do 4 MP, dlatego nie pozwala w pełni wykorzystać możliwości nowszych urządzeń. Naturalnym kolejnym etapem rozwoju systemu będzie jego wymiana na rejestrator lepiej dopasowany do zastosowanych kamer Hikvision.
Różne sposoby podłączenia kamer
Rozległy teren firmy oraz istniejąca infrastruktura wymagały zastosowania kilku sposobów transmisji obrazu. Część nowych kamer podłączyliśmy za pomocą skrętki UTP, w innych miejscach wykorzystaliśmy istniejące przewody koncentryczne, a tam, gdzie trasa kablowa była uszkodzona, zastosowaliśmy połączenie radiowe Ubiquiti LocoAC.
Duża część wcześniejszych kamer analogowych była zamontowana na latarniach i połączona z rejestratorem ziemnymi przewodami koncentrycznymi. Wymiana tych tras na skrętkę oznaczałaby zdejmowanie kostki brukowej, wykonywanie wykopów oraz późniejsze odtwarzanie nawierzchni. Dlatego możliwość wykorzystania istniejącego okablowania miała w tej realizacji szczególne znaczenie.
Jedna lub kilka kamer IP po istniejącym przewodzie COAX

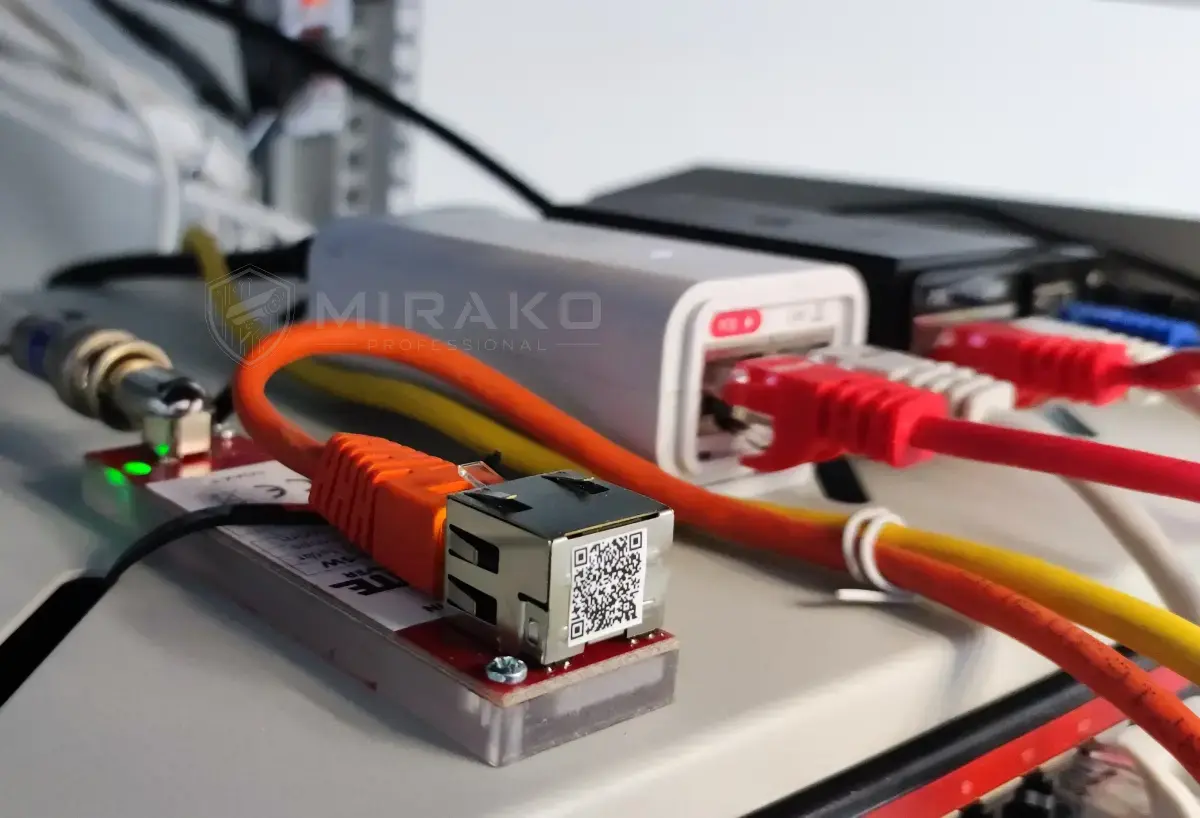

Zastosowanie aktywnych konwerterów ATTE xCOAX3-SET pozwala wykorzystać istniejący przewód koncentryczny jako łącze sieciowe. Można przesyłać nim dane Ethernet oraz zasilanie potrzebne do pracy urządzeń znajdujących się po drugiej stronie połączenia.

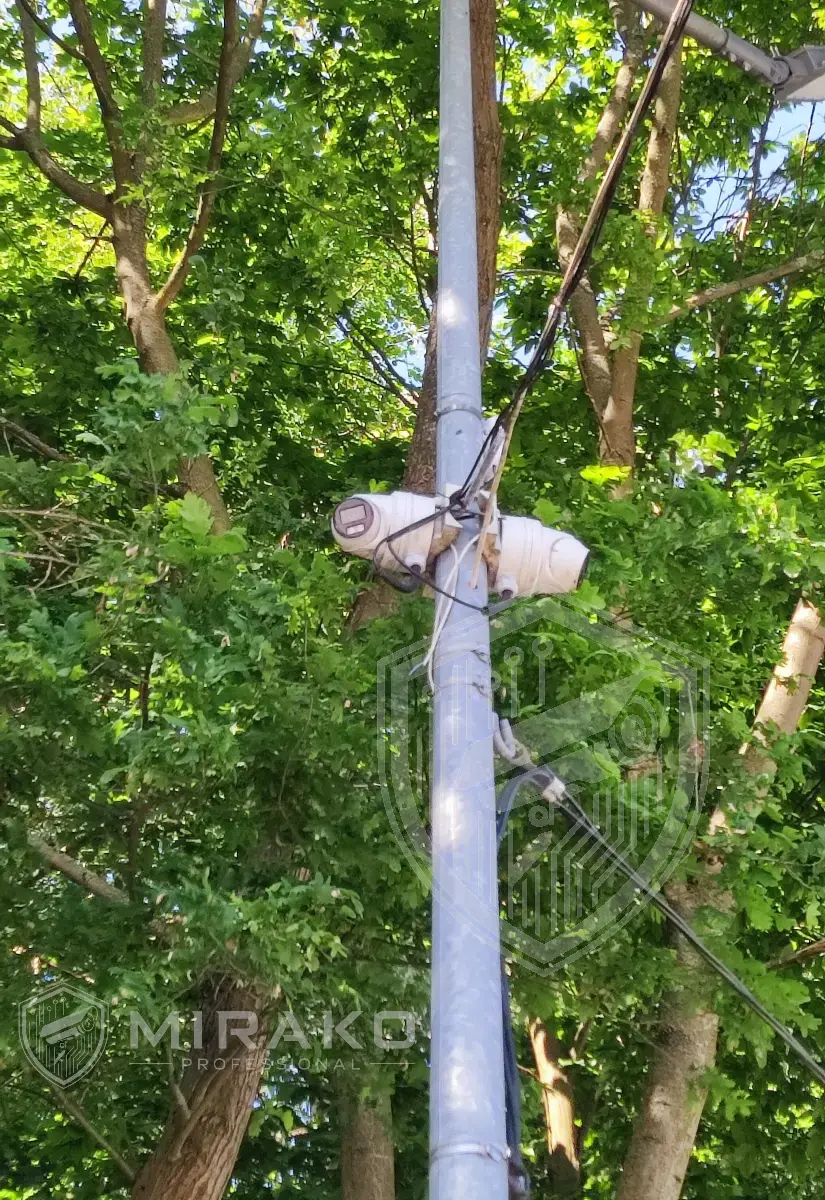

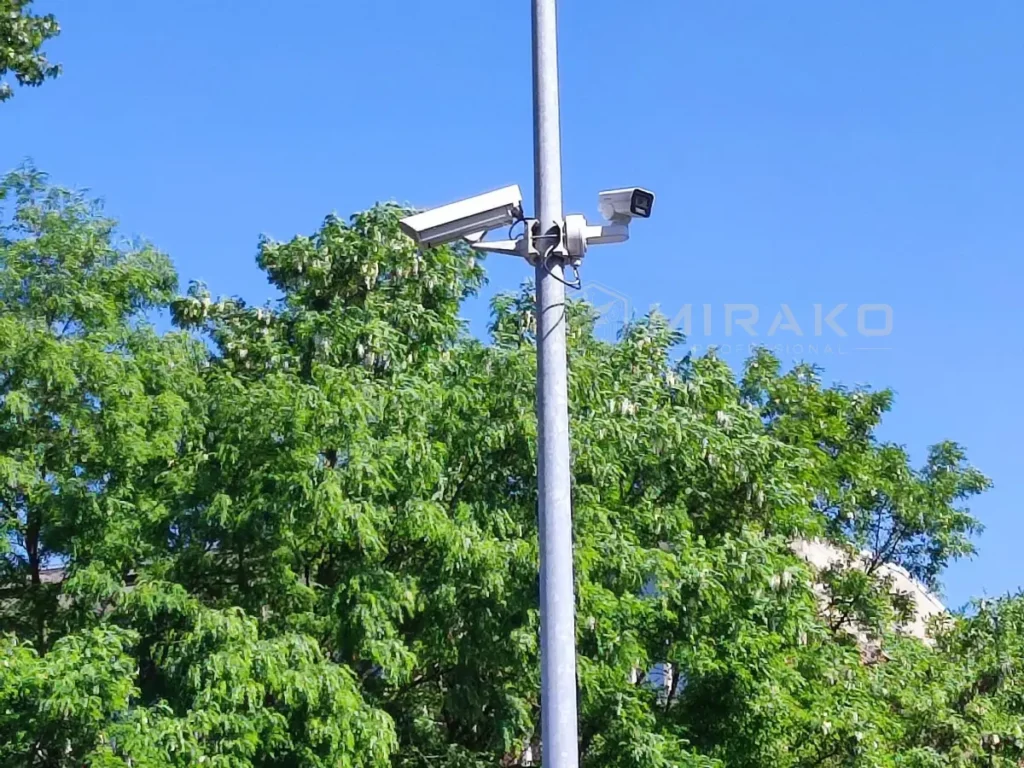

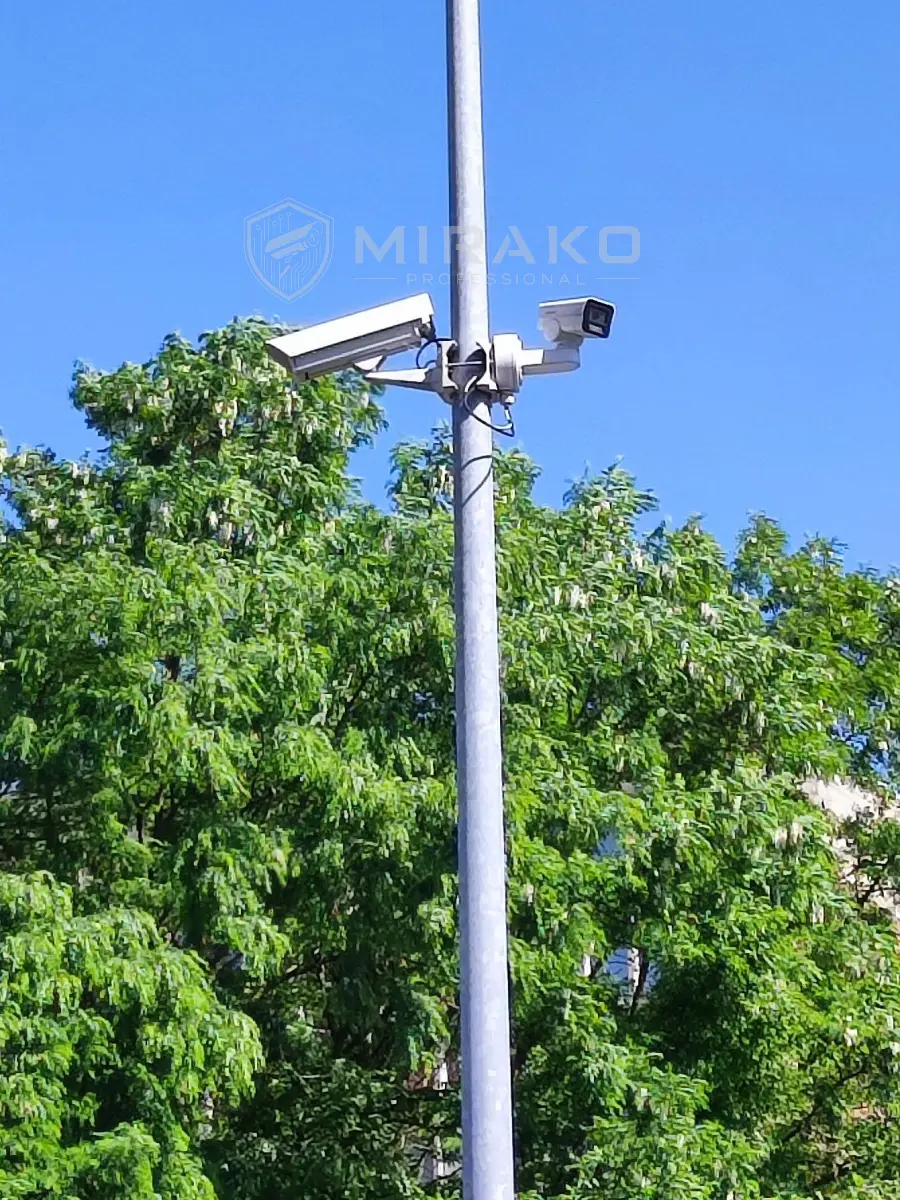

Dobrym przykładem jest jedna z latarni widocznych na zdjęciu poniżej. Po lewej stronie nadal pracuje starsza kamera analogowa w obudowie, natomiast po prawej zamontowaliśmy kamerę IP PTZ o rozdzielczości 4 MP. Nowa kamera sieciowa została podłączona z wykorzystaniem istniejącego ziemnego przewodu koncentrycznego.
Dzięki takiemu rozwiązaniu wymiana kamery analogowej na IP nie wymagała zdejmowania kostki brukowej, wykonywania wykopów ani układania nowej skrętki. Ma to szczególne znaczenie na terenie tej firmy, ponieważ duża część kamer została zamontowana na latarniach, do których wcześniej doprowadzono ziemne przewody COAX.
Jeden istniejący kabel koncentryczny może obsłużyć nie tylko pojedynczą kamerę IP. Po stronie oddalonego punktu można zastosować switch i podłączyć do niego kilka kamer sieciowych. Liczbę urządzeń należy dobrać z uwzględnieniem przepustowości łącza oraz dostępnej mocy zasilania.
W zależności od warunków kamery mogą być zasilane przez przewód koncentryczny, z lokalnego zasilacza albo z lokalnego switcha PoE. Oznacza to, że trasa pozostała po jednej kamerze analogowej może umożliwić nie tylko jej wymianę, lecz również rzeczywistą rozbudowę monitoringu o kolejne kamery IP.
Połączenie radiowe po uszkodzeniu przewodu ziemnego

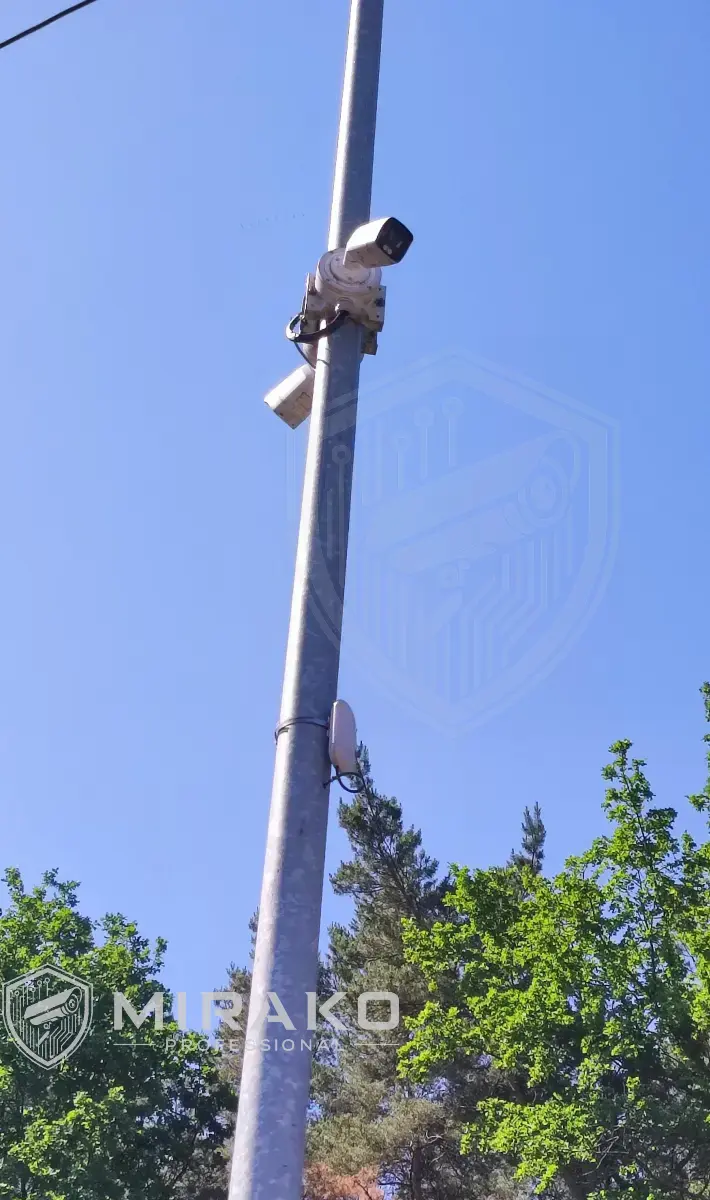

W przypadku jednej z latarni wykorzystanie istniejących przewodów koncentrycznych nie było możliwe. Kable zostały wcześniej uszkodzone w kilku miejscach podczas prac ziemnych prowadzonych na terenie firmy. Ich naprawa lub wymiana wymagałaby ponownego zdejmowania nawierzchni i wykonywania wykopów.

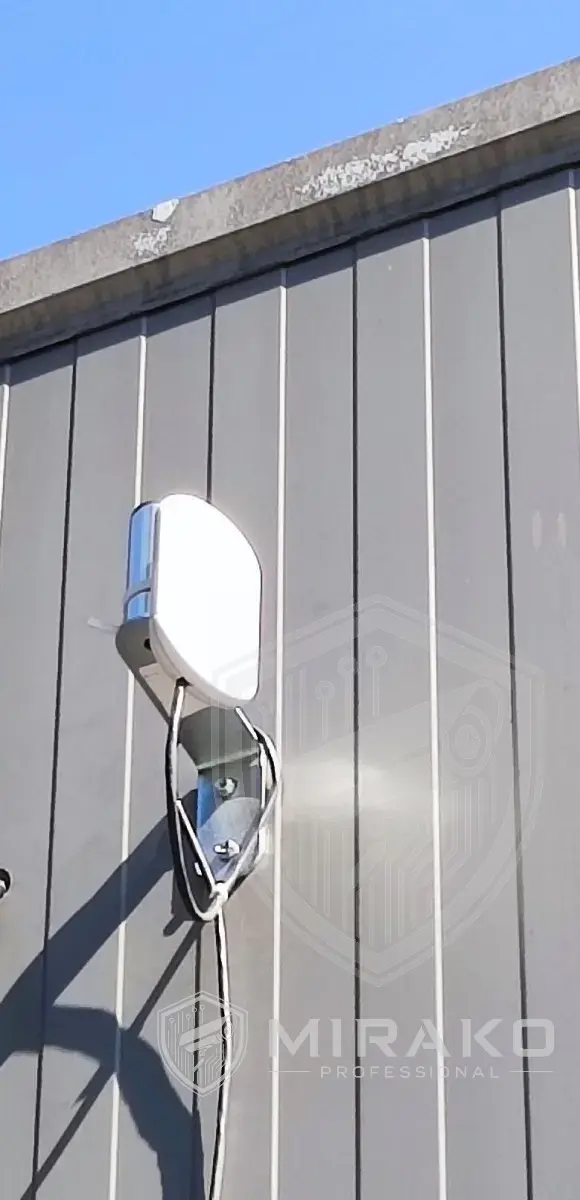

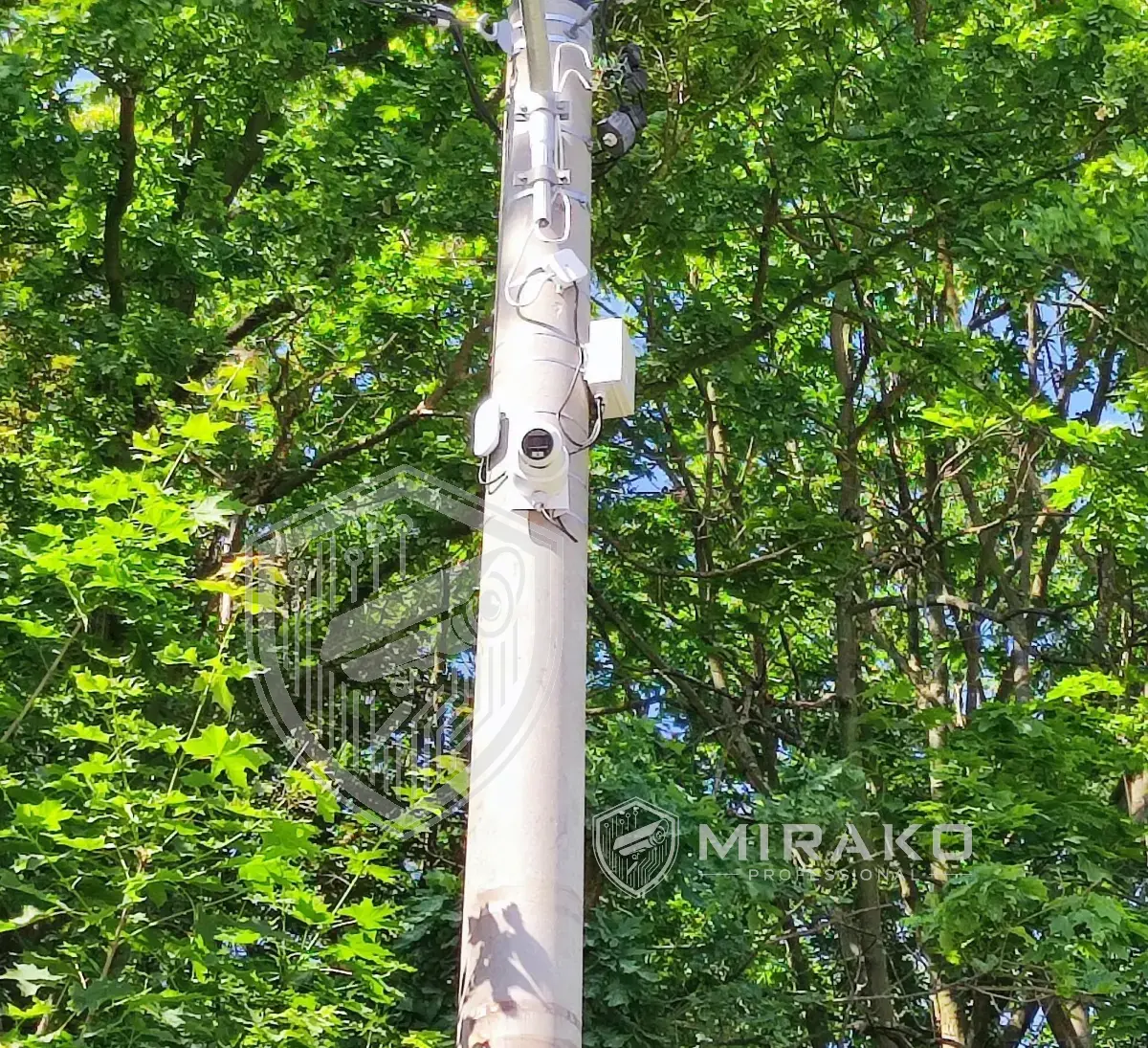

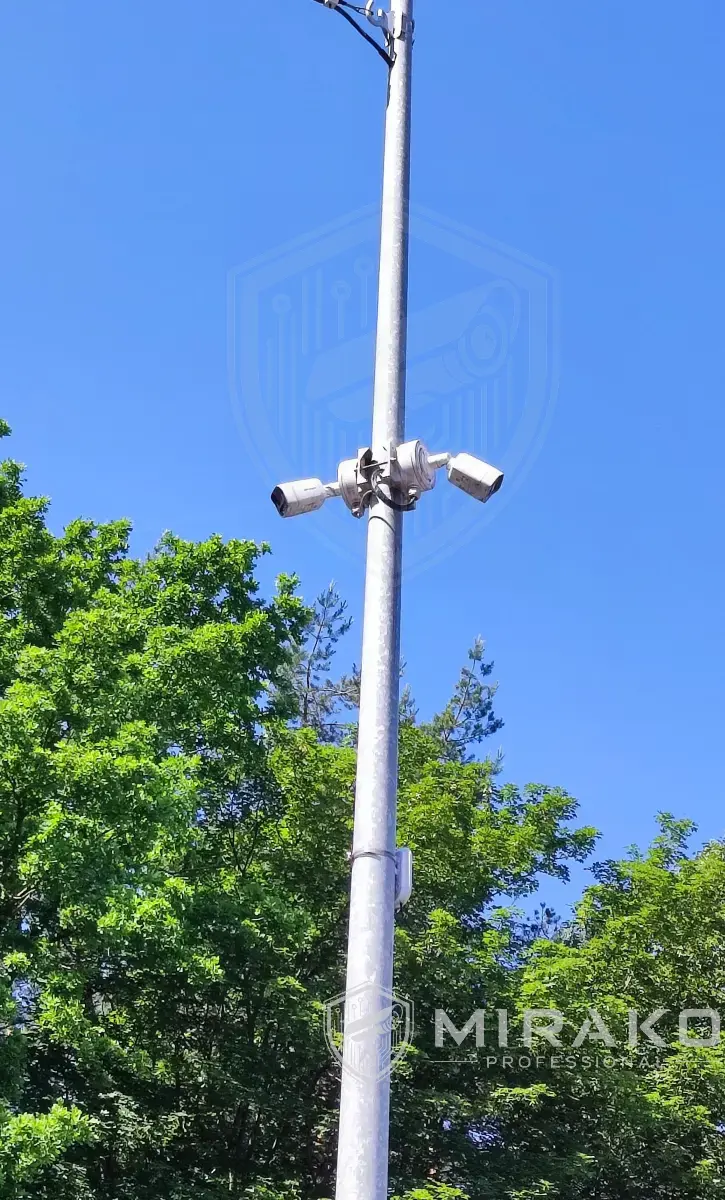

Zamiast odtwarzania całej trasy zastosowaliśmy połączenie radiowe Ubiquiti LocoAC. Jeden most radiowy + miniaturowy switch PoE obsługuje dwie kamery IP zamontowane na tej latarni i przesyła ich obraz do sieci systemu monitoringu.
Realizacja wykorzystuje więc trzy sposoby podłączenia kamer: nowe przewody UTP tam, gdzie można je łatwo doprowadzić, istniejące przewody koncentryczne z odpowiednimi konwerterami oraz transmisję radiową w miejscu uszkodzonej trasy ziemnej.
Montaż szafy RACK i uporządkowanie urządzeń
W kolejnym etapie prac uporządkowaliśmy techniczne zaplecze systemu monitoringu i sieci.
Hybrydowy rejestrator Dahua znajdował się wcześniej na zwykłej szafce. W jego pobliżu pracowały również:
- punkt dostępowy Wi-Fi,
- dwa zasilacze PoE 24 V mostów radiowych Ubiquiti LocoAC,
- switch i konwerter ATTE xCOAX3-SET,
- transmiter HDMI po skrętce,
- zasilacze i pozostałe urządzenia transmisyjne.
Za meblem znajdowało się również wiele przewodów koncentrycznych, sieciowych UTP i zasilających. Utrudniało to dostęp do urządzeń, diagnostykę połączeń oraz dalszą rozbudowę instalacji.

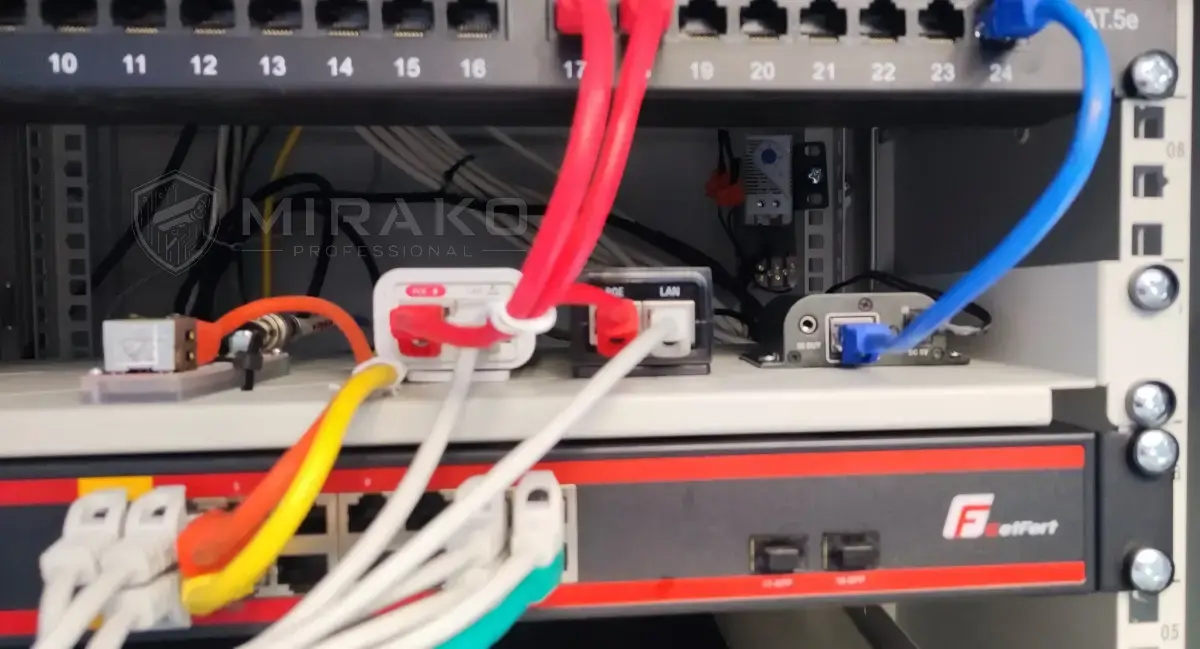

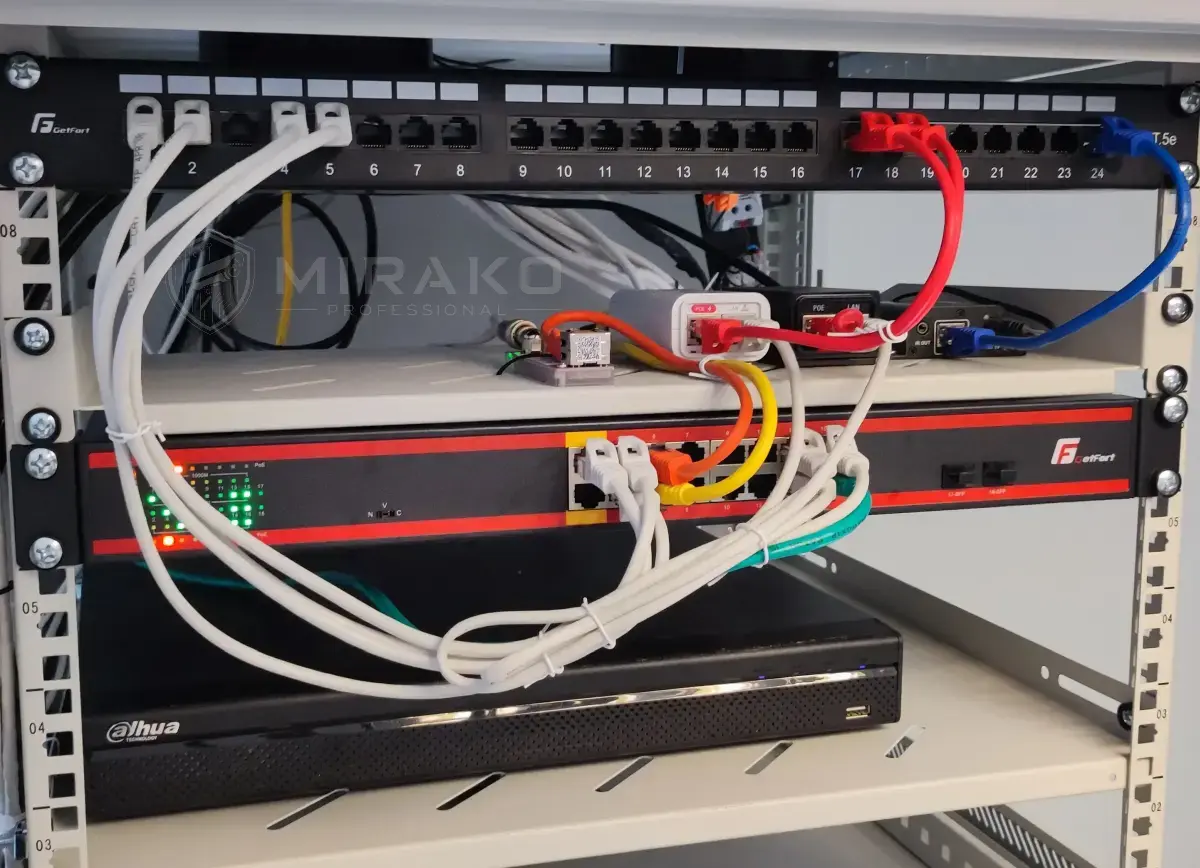

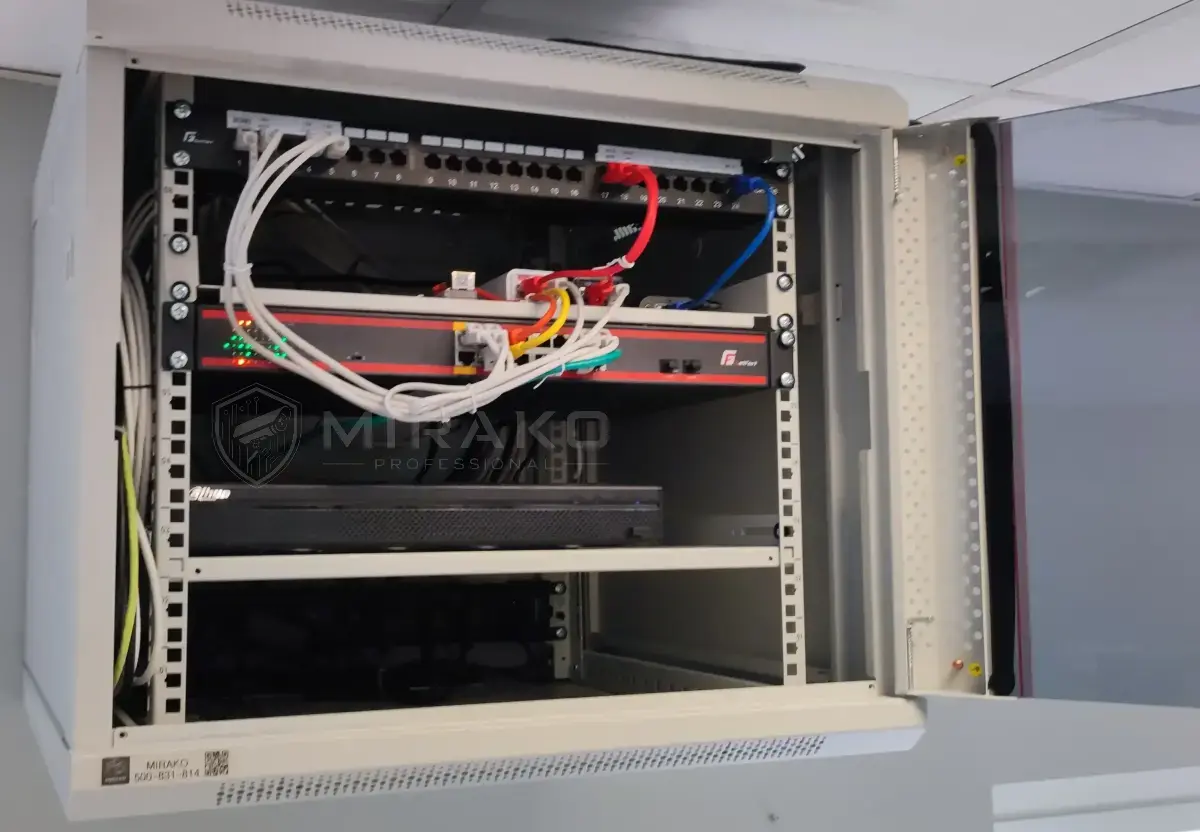

Zainstalowaliśmy wiszącą szafę RACK 9U o wymiarach 600 × 600 mm, a w niej:
- 24-portowy patch panel,
- 16-portowy gigabitowy switch PoE,
- hybrydowy rejestrator Dahua,
- urządzenia zasilające i transmisyjne,
- elementy porządkujące okablowanie.
Rozmieszczenie elementów odpowiada przebiegowi poszczególnych połączeń: część torów z patch panela prowadzi przez zasilacze PoE 24 V lub urządzenia transmisyjne, natomiast pozostałe są podłączone do switcha PoE.
Wentylacja szafy sterowana termostatem
Urządzenia monitoringu pracują przez całą dobę i wytwarzają ciepło. Ma to szczególne znaczenie w przypadku rejestratora, switcha PoE oraz kilku zasilaczy umieszczonych w jednej zamkniętej szafie.
Dlatego szafę wyposażyliśmy w dwa wentylatory sterowane termostatem. Po przekroczeniu ustawionej temperatury wentylatory uruchamiają się automatycznie i wymuszają obieg powietrza wewnątrz szafy.
Po obniżeniu temperatury termostat wyłącza wentylatory. Dzięki temu nie muszą one pracować bez przerwy, a urządzenia mają zapewnione odpowiednie warunki pracy również podczas cieplejszych dni.
Łatwiejszy serwis i możliwość dalszej rozbudowy
Umieszczenie urządzeń w jednej szafie RACK uporządkowało zaplecze całego systemu. Przewody i połączenia są teraz łatwiej dostępne, a ryzyko ich przypadkowego odłączenia jest mniejsze.
Patch panel oraz gigabitowy switch PoE ułatwią również podłączanie kolejnych urządzeń. Nowe kamery można instalować:
- bezpośrednio po skrętce UTP z zasilaniem PoE,
- z wykorzystaniem mostów radiowych,
- na istniejących przewodach koncentrycznych przy użyciu odpowiednich konwerterów.
Realizacja obejmuje więc nie tylko wymianę i rozbudowę kamer, lecz także modernizację infrastruktury sieciowej, transmisyjnej i zasilającej systemu.
Modernizacja monitoringu w Zgierzu
Wykonujemy montaż, rozbudowę i modernizację monitoringu w Zgierzu oraz w Łodzi i okolicznych miejscowościach.
Modernizujemy zarówno starsze instalacje analogowe, jak i systemy cyfrowe IP. W zależności od warunków technicznych możemy wykorzystać istniejące przewody, wykonać nowe okablowanie, zastosować transmisję radiową lub połączyć kilka rozwiązań w jednym systemie.
Skontaktuj się z MIRAKO — sprawdzimy możliwości rozbudowy instalacji i przygotujemy rozwiązanie dopasowane do obiektu.
